[VIII SETTORE] Caposaldo Scala - Centro di Fuoco N.36 bis

VALLO ALPINO
Caposaldo SCALA
Centro 36 bis
Ubicato sul versante orientale del pianoro del Col della Scala ad una quota di 1800 m., il Centro n. 36 bis,costruito nel 1938 secondo quanto prescritto dalla Circolare n.200 era un`opera mista calcestruzzo-caverna.Con un presidio di 15 uomini doveva con il fuoco delle sue armi e in concorso con le altre opere del Caposaldo,interdire il passaggio dal Col della Scala verso Bardonecchia a forze avversarie anche dotate di mezzi corazzati.
L`Opera era composta dal malloppo N.1 in calcestruzzo in cui trovavano posto l`ingresso,una postazione binata con 2 casematte per pezzi anticarro da 47/32,(Pezzo 1 e Pezzo 2)una riservetta munizioni per i pezzi,una postazione fotofonica di collegamento con il Centro 38,la latrina e il gruppo elettrogeno.La parte in caverna invece ospitava il vano destinato a contenere la riserva d`acqua,il ricovero per il personale e i vani destinati a ospitare l`impianto di ventilazione la riserva munizioni per le mitragliatrici del malloppo in calcestruzzo che ospitava in posizione binata le 2 casematte delle armi A1 e A2.Queste ultime erano posizionate su livelli e campi di tiro differenti,ed erano dotate di piastra di protezione piana.
L`opera ha subito una parziale demolizione nel dopoguerra da parte dei francesi che ha riguardato il malloppo dei pezzi anticarro,principalmente la parte esterna delle cannoniere dei pezzi,che risultano irriconoscibili.I detriti dell`esplosione hanno invaso i locali interni per cui si raccomanda la massima prudenza durante la visita.La parte in caverna e il malloppo delle mitragliatrici sono invece in discrete condizioni.
Iniziamo la visita dall`unico ingresso(In origine dotato di porta-stagna piana),ubicato a nord dell`opera,inglobato nel malloppo n.1.
Entrando,dopo un piccolo andito troviamo a dx la postazione fotofonica di collegamento con il Centro n.38 e a sx il locale della latrina.Proseguendo giungiamo nel locale con le due casematte dei pezzi anticarro,alle spalle di queste il vano della riservetta munizioni e successivamente il vano che ospitava il gruppo elettrogeno.Tutti questi locali sono letteralmente colmi di detriti e calcinacci,per cui si raccomanda la massima prudenza.
Oltrepassato il gruppo elettrogeno una porta stagna(da questo punto in avanti inizia la parte in caverna dell`opera)ci immette in un corridoio che conduce al vano dei serbatoi della riserva d`acqua e al ricovero del personale.In fondo a questo troviamo a sx il vano destinato a contenere l`apparecchiatura per la ventilazione e a dx la derivazione,che dopo aver superato 2 porte stagne e il vano della riservetta munizioni delle mitragliatrici ci conduce alla base della scala di 21 gradini che conduce all`interno del malloppo delle mitragliatrici.Troviamo subito la casamatta dell`Arma A1 e a sx di questa una botola che con una scala metallica alla marinara ci consentirà* di salire alla casamatta dell`arma A2.Non essendo presenti altri ingressi o uscite di emergenza ripercorreremo il percorso a ritroso ritornando all`ingresso.
Come già* accennato in precedenza,a parte il malloppo n.1 l`opera è visitabile in condizioni di sicurezza.Si raccomanda comunque prudenza e la consueta dotazione di pile e relativi ricambi.
La visita appena descritta è stata effettuata dallo scrivente il 6 maggio 2007.
A coloro che fossero interessati alla visita si consiglia di lasciare l`auto nei pressi dell`ingresso del Centro n.37 e imboccare il sentiero che conduce al Col des Acles(Indicato con cartello e palina in legno),dopo pochi minuti troveremo alla nostra dx i ruderi della stazione di arrivo della teleferica che partiva da Pian del Colle,Abbandoniamo il sentiero,li raggiungiamo,e proseguendo in direzione Sud su una poco evidente traccia di sentiero,in circa 10 minuti di cammino,dopo aver superato un paio di postazioni allo scoperto per la difesa ravvicinata giungeremo all`ingresso del Centro n.36 bis.
Ed ora via con la documentazione fotografica per meglio documentare la visita.[ciao2]Gianfranco



Immagine:
http://www.milistory.net/Public/data...0_Foto-n.2.jpg
59,9*KB

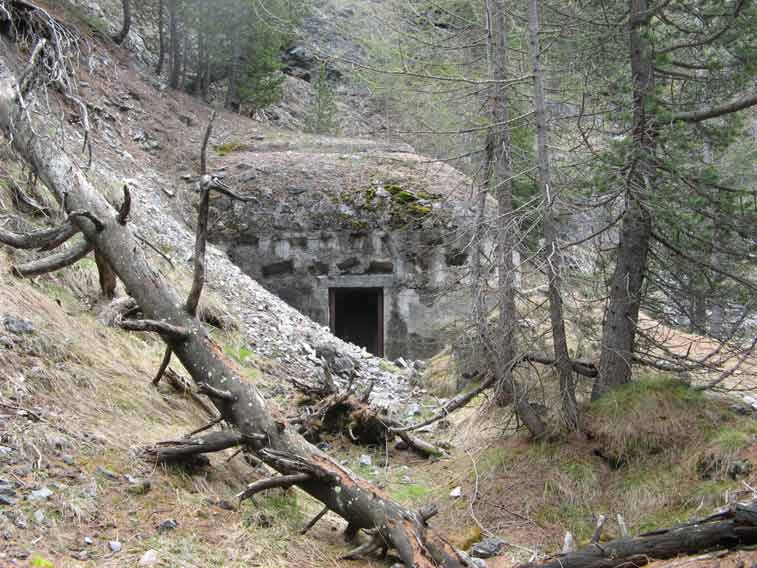

Il malloppo che ospita l'ingresso e le casematte dei pezzi anticarro

Immagine:
http://www.milistory.net/Public/data...2_Foto-n.3.jpg
60,36*KB

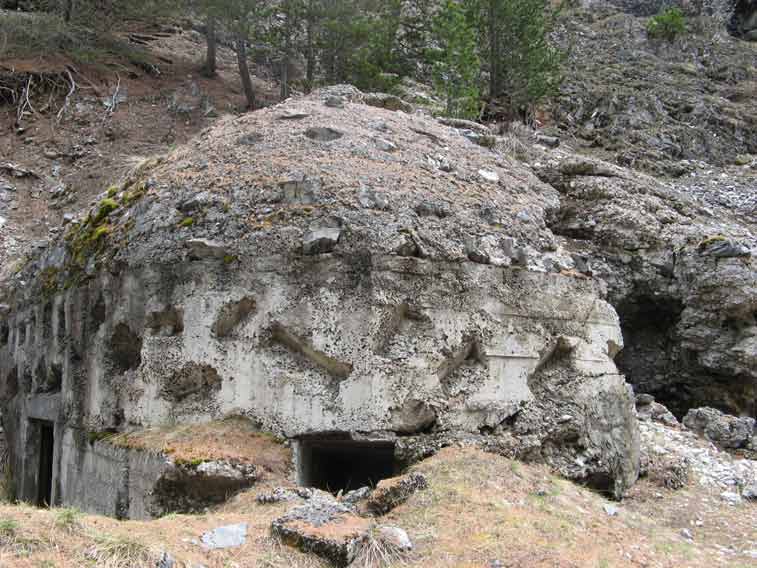

Il condotto della fotofonica visto dall'esterno

Immagine:
http://www.milistory.net/Public/data...9_Foto-n.5.jpg
18,66*KB

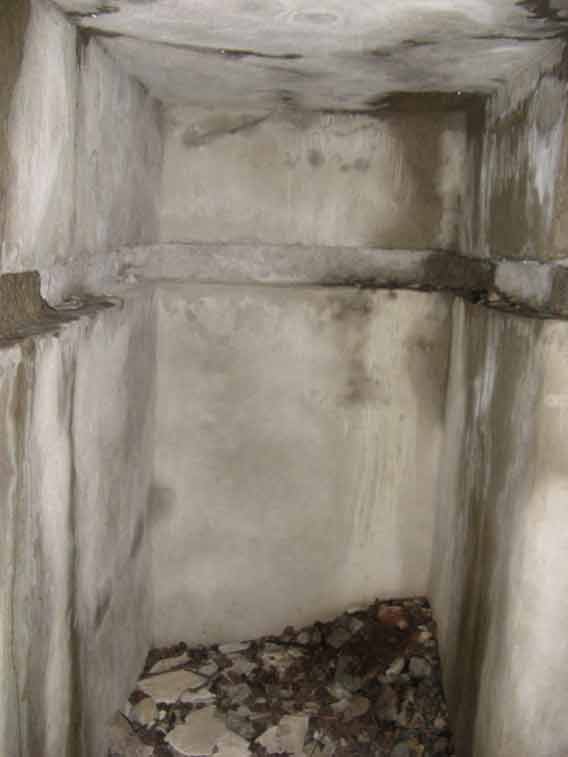

Il locale latrine

Immagine:
http://www.milistory.net/Public/data...7_Foto-n.7.jpg
39,42*KB

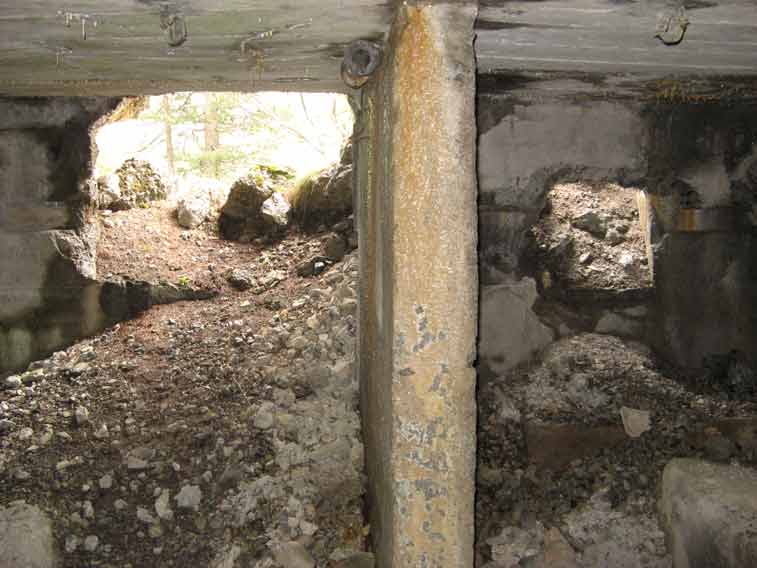

Le casematte dei pezzi anticarro(P1 e P2)viste dall'interno

Immagine:
http://www.milistory.net/Public/data...9_Foto-n.8.jpg
53,66*KB

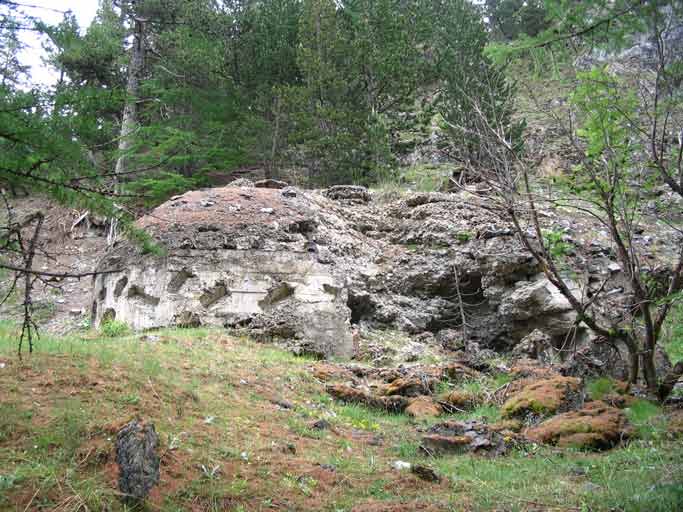

Il malloppo con le cannoniere P1 e P2 demolite

Immagine:
http://www.milistory.net/Public/data...8_Foto-n.9.jpg
60,06*KB

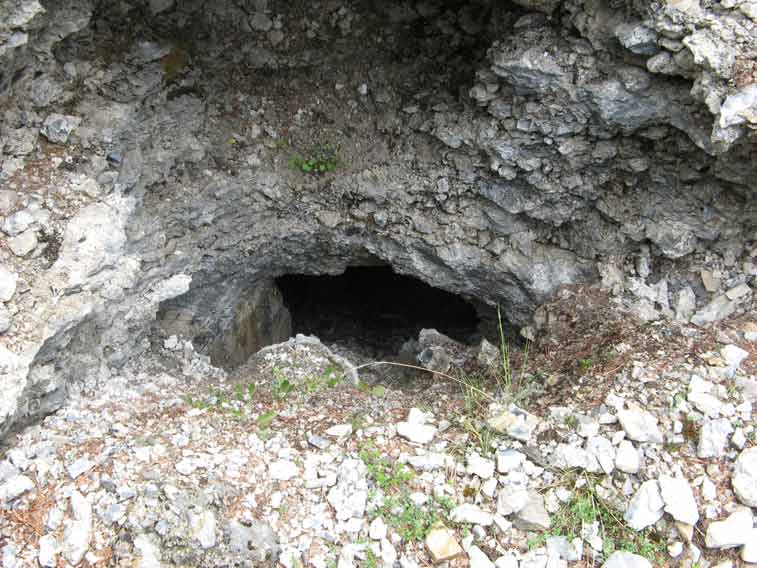

Vista esterna della cannoniera P1

Immagine:
http://www.milistory.net/Public/data..._Foto-n.10.jpg
53,98*KB

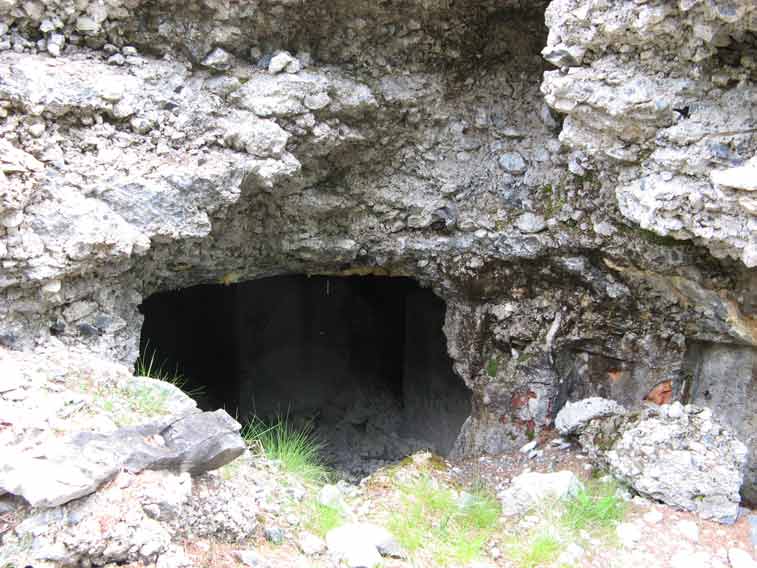

Vista esterna della cannoniera P2

Immagine:
http://www.milistory.net/Public/data..._Foto-n.12.jpg
24,42*KB

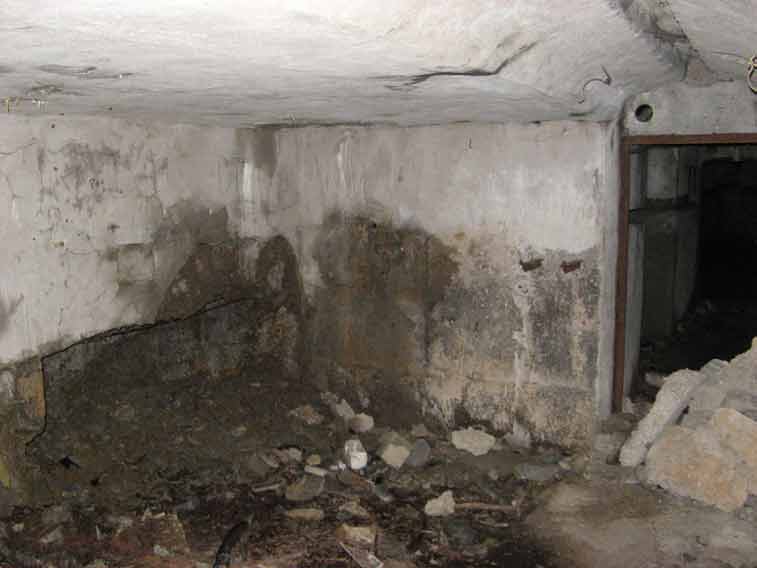

Il locale del gruppo elettrogeno

Immagine:
http://www.milistory.net/Public/data..._Foto-n.17.jpg
28,55*KB

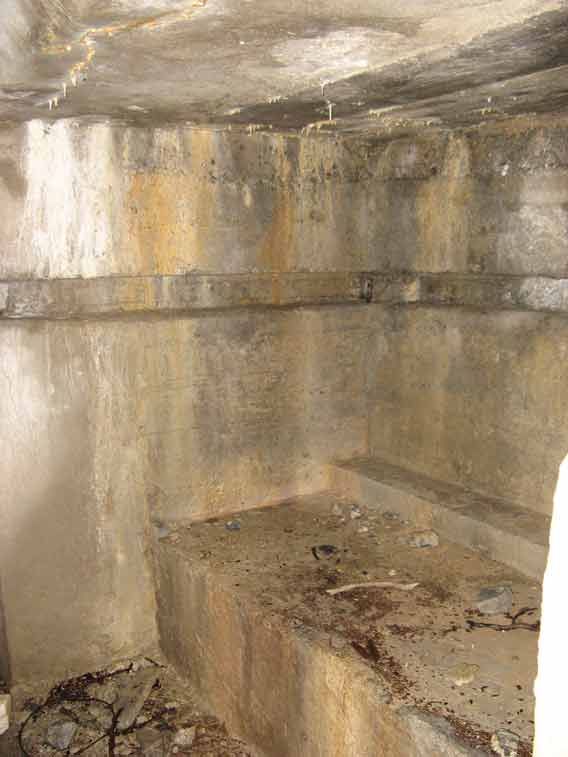

Il vano dei serbatoi della riserva dell'acqua

Immagine:
http://www.milistory.net/Public/data..._Foto-n.18.jpg
23,35*KB

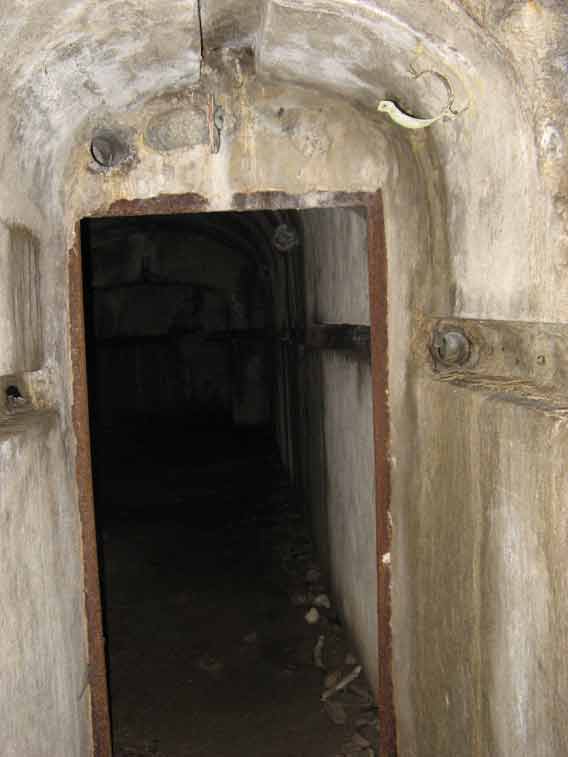

Corridoio verso il ricovero

Immagine:
http://www.milistory.net/Public/data..._Foto-n.20.jpg
20,12*KB

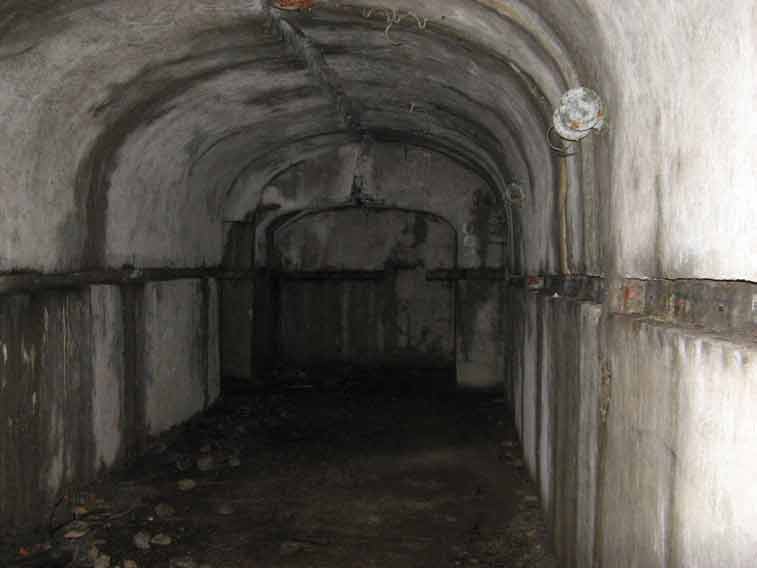

Il ricovero

Immagine:
http://www.milistory.net/Public/data..._Foto-n.24.jpg
27,87*KB

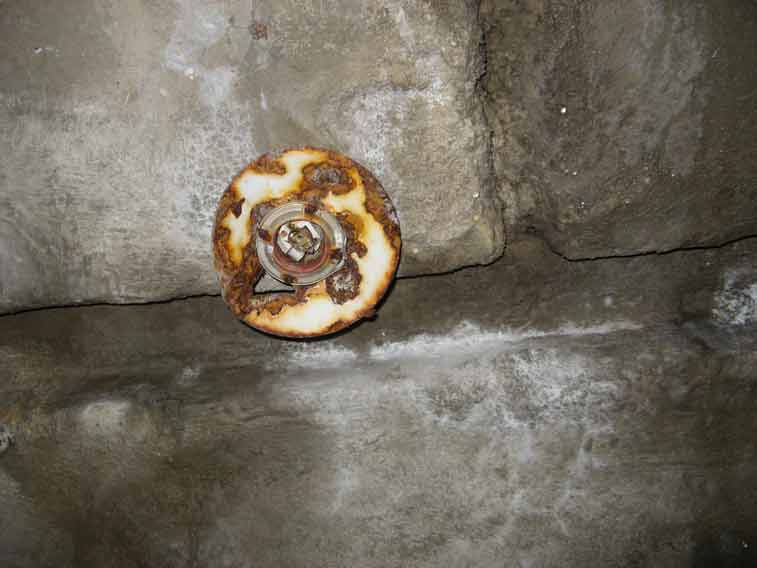

Particolare dell'impianto di illuminazione.Portalampade smaltato

Immagine:
http://www.milistory.net/Public/data..._Foto-n.25.jpg
23,71*KB

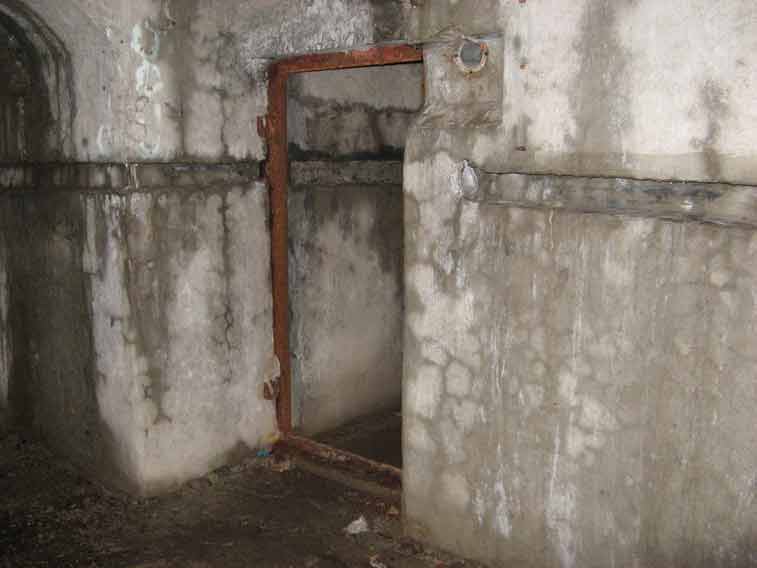

Accesso al corridoio del malloppo delle mitragliatrici A1 e A2

Immagine:
http://www.milistory.net/Public/data..._Foto-n.27.jpg
36,87*KB

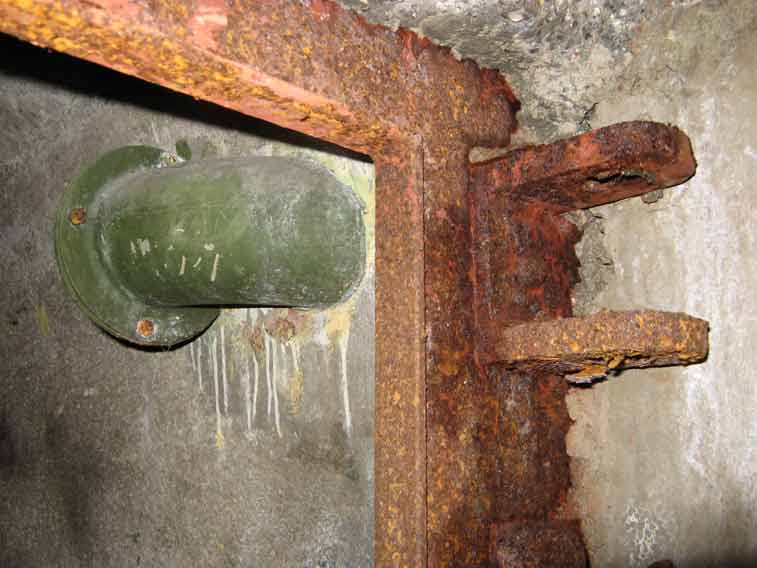

Stipite della porta stagna e resti della tubazione dell'aria rigenerata

Immagine:
http://www.milistory.net/Public/data..._Foto-n.28.jpg
24,34*KB

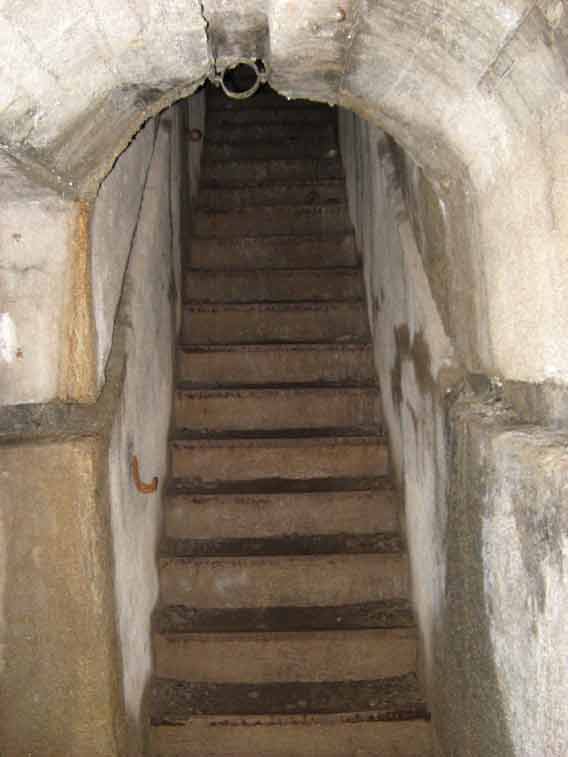

Scala di accesso alle casematte delle armi A1 e A2

Immagine:
http://www.milistory.net/Public/data..._Foto-n.30.jpg
18,91*KB

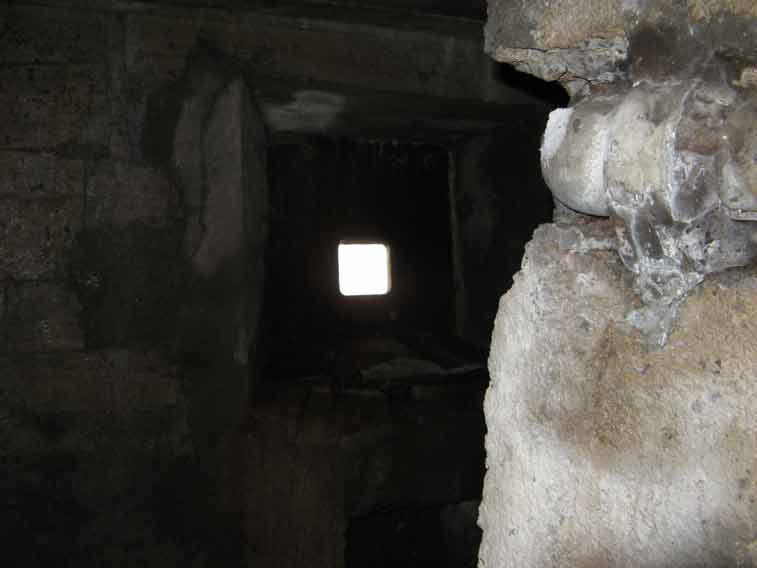

L'interno della casamatta A1

Immagine:
http://www.milistory.net/Public/data..._Foto-n.31.jpg
25,39*KB

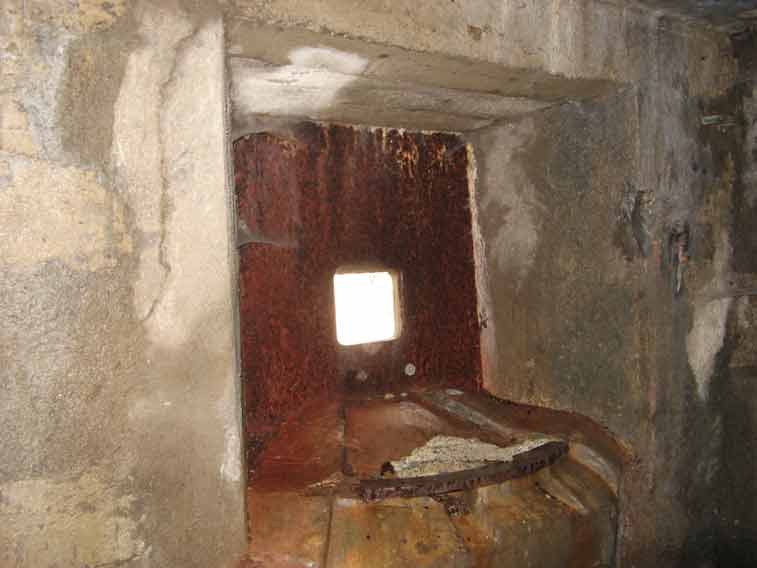

La piastra di protezione piana della mitragliatrice A1


Immagine:
http://www.milistory.net/Public/data..._Foto-n.33.jpg
30,26*KB

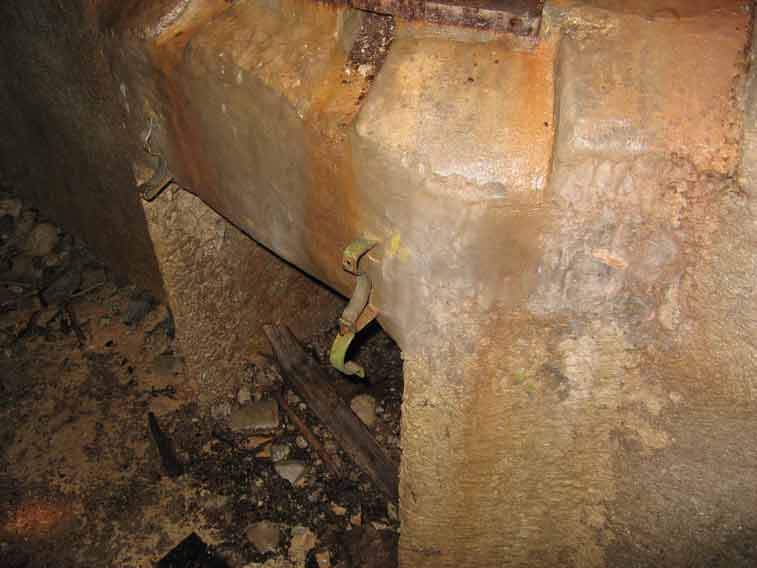

Il vano,ricavato nel basamento destinato a ospitare il serbatoio del liquido di raffreddamento dell'arma

Immagine:
http://www.milistory.net/Public/data..._Foto-n.34.jpg
54,31*KB

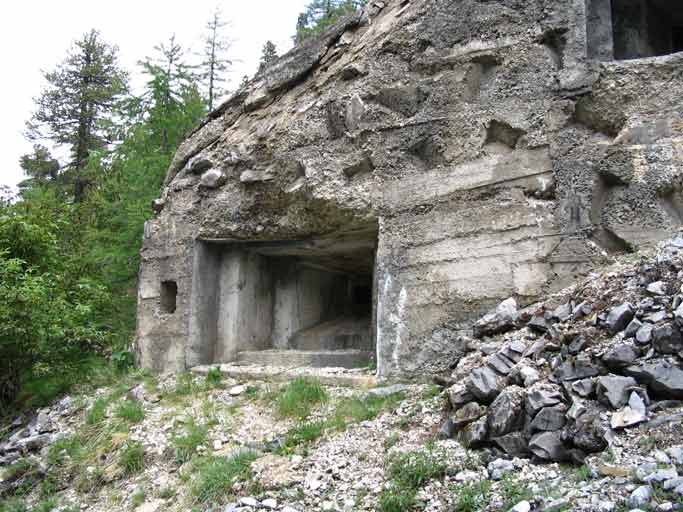

Vista esterna della cannoniera A1

Immagine:
http://www.milistory.net/Public/data..._Foto-n.35.jpg
27,83*KB

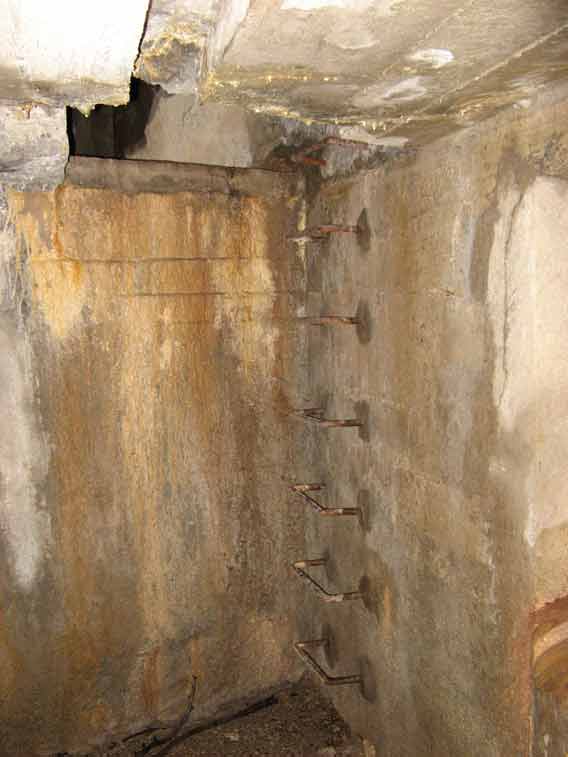

Scala metallica a pioli per l'accesso alla casamatta A2

Immagine:
http://www.milistory.net/Public/data..._Foto-n.37.jpg
[size=3] 25,43*KB[/size=1

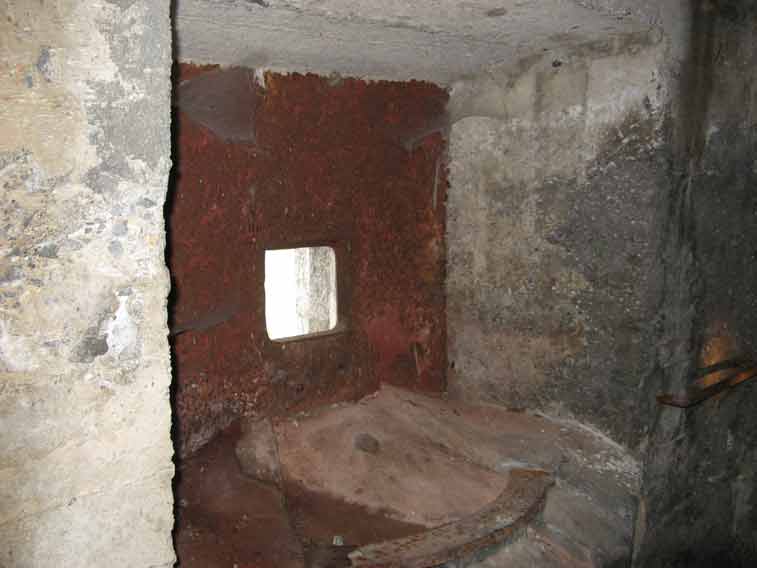

La piastra piana di protezione dell'arma A2

Immagine:
http://www.milistory.net/Public/data..._Foto-n.39.jpg
28,82*KB

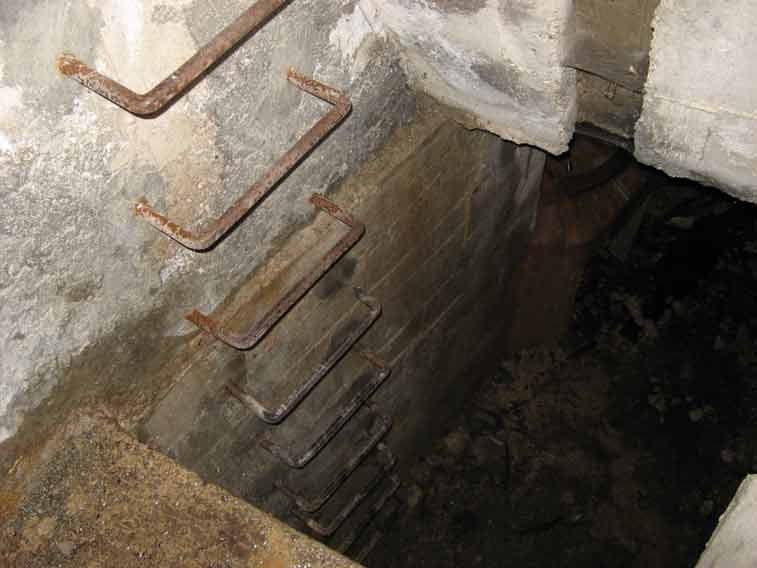

La botola di accesso alla casamatta A2 vista dall'alto

Immagine:
http://www.milistory.net/Public/data..._Foto-n.40.jpg
27,64*KB

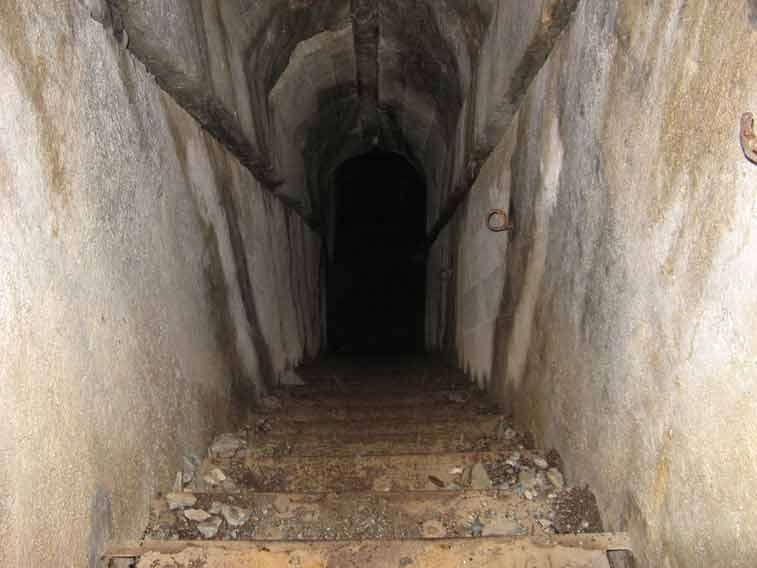

La scala di accesso al malloppo vista dall'alto

Immagine:
http://www.milistory.net/Public/data..._Foto-n.41.jpg
30,01*KB

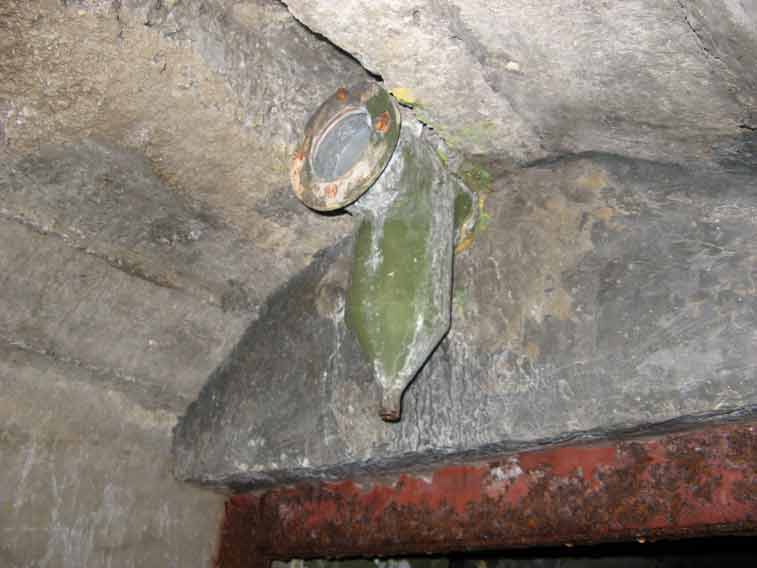

Particolare dell'apparecchiatura di spurgo della condensa dalla tubazione dell'aria rigenerata

Immagine:
http://www.milistory.net/Public/data..._Foto-n.43.jpg
37,82*KB

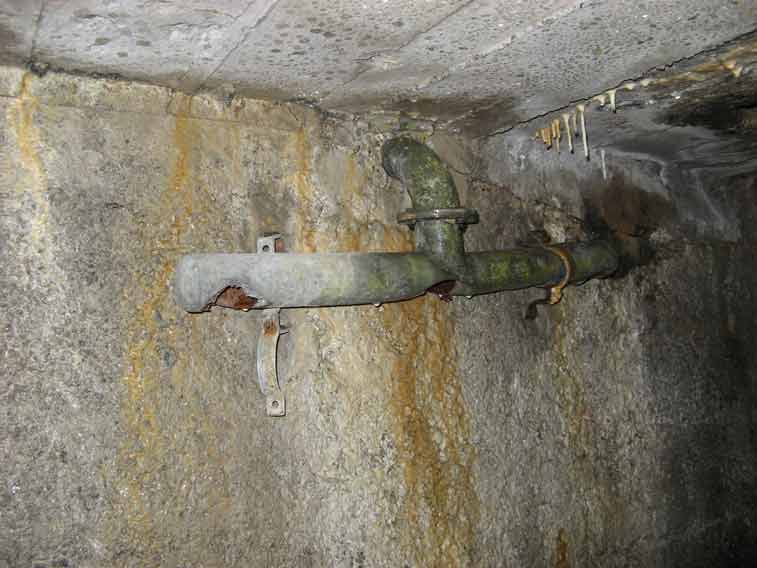

Particolare della rubaione dell'aria rigenerata

Immagine:
http://www.milistory.net/Public/data..._Foto-n.45.jpg
53,93*KB

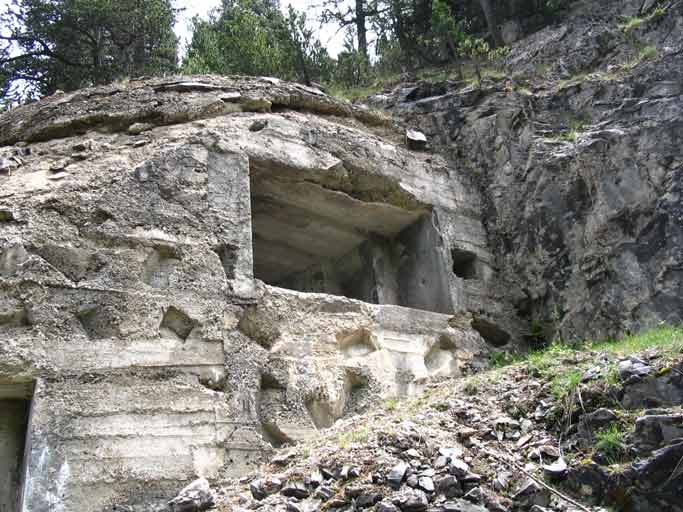

La cannoniera A2 vista dall'esterno

Immagine:
http://www.milistory.net/Public/data..._Foto-n.46.jpg
53,12*KB

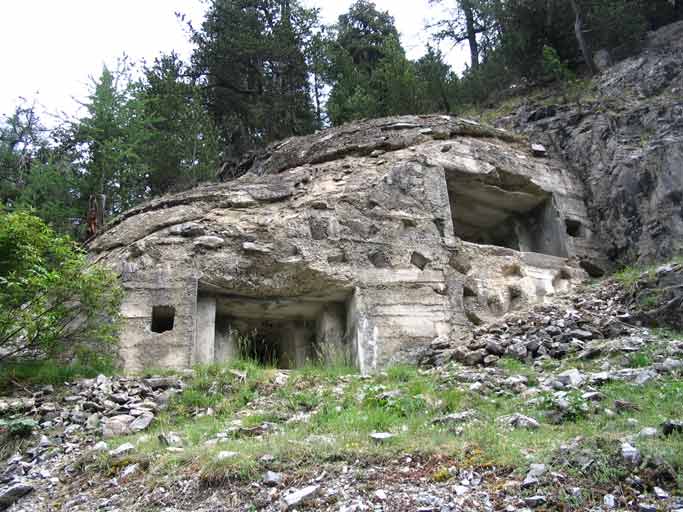

Il malloppo delle armi A1 e A2 vistodall'esterno

Ottimo servizio come al solito.

Ottimo reportage, complimenti!

Grande reportage, Gianfranco!

Una cosa interessante, le "piastre piane" della corazzatura delle A1 e A2, anche nell'opera del tipo "200"...?

Vladimir

Probabilmente nel 38 eravamo già* alla frutta con l'acciaio.
Comunque il foro della piastra ,mia impressione,sembra sia per la mitragliatrice Fiat 35 o la Breda piuttosto che la vecchia ad acqua!

Citazione:Una cosa interessante, le "piastre piane" della corazzatura delle A1 e A2, anche nell'opera del tipo "200"...?

Vladimir
Risposta:Anche se un po strano ho trovato le piastre piane di protezione anche in altre 2 opere tipo 200 del 1938 del Caposaldo(La N.36 e la N.38,oggetto di prossimo report),mentre riguardo al dubbio di Oklahoma circa il tipo di arma impiegata la nicchia sotto il basamennto(non presente in altre installazioni similari)mi ha fatto propendere per la versione raffreddata a liquido.Non essendo comunque io il depositario della verità* ogni notizia in merito sarà* gradita. A tutti un [ciao2]da Gianfranco

E' vero curioso il fatto che ci siano piastre piane in un'opera 200

Se è stata costruita alla fine del 38,probabilmente eravamo in un periodo di transizione e le piastre fuse non erano più disponibili.
Riguardo alla mitragliatrice,il mio non è un discorso tecnico.
Mi sembra solo che la grossa canna della Fiat 1915 ci sarebbe stata stretta.

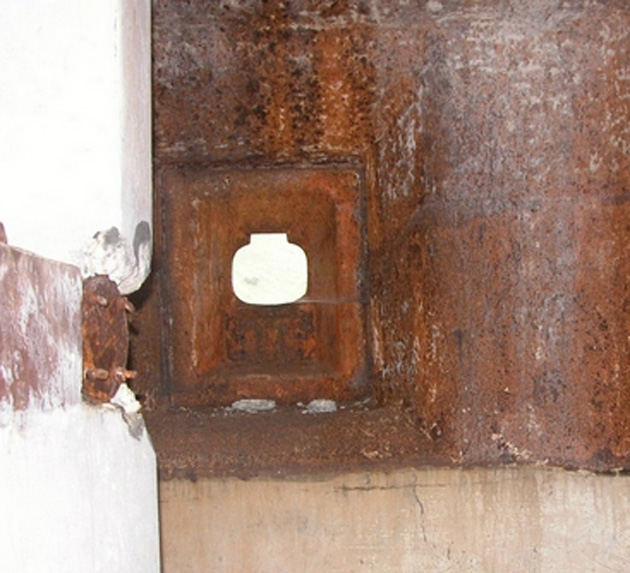

Infatti questa è una piastra per la 1915

Immagine:
http://www.milistory.net/Public/data...agliatrice.jpg
142,66*KB

Molte opere tipo 200 della conca di Bardonecchia hanno piastre piane
Anche il 39 bis e la caserma XXIII di Valle Stretta
Parecchie opere in Valle Rho
http://www.bardonecchiafortificata.it/centro53.htm

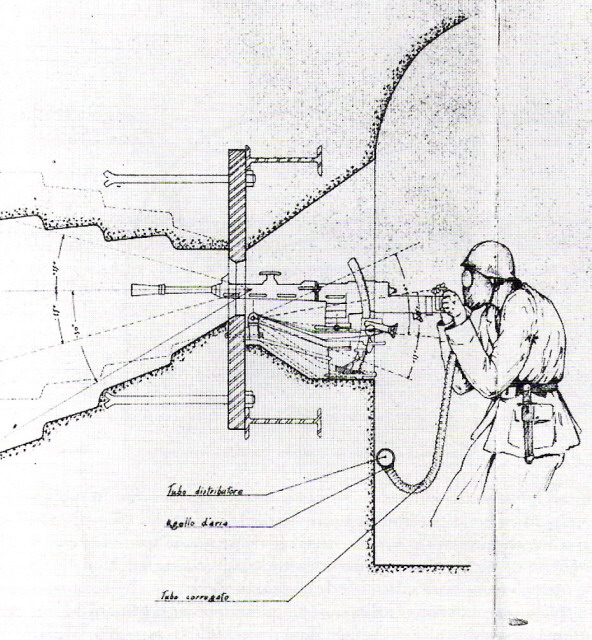

Che io sappia queste opere erano armate con mitragliatrice fiat modello 35
(dato confermato anche dai bossoli e cartucce trovati nei pressi)
Immagine:
http://www.milistory.net/Public/data...224227_200.jpg
138,54 KB

Molto interessante specialmente i particolari sulla tubazione aria rigenerata ancora parzialmente presente.
A proposito sarei grato a chi mi sapesse dire qualcosa di più sui sistemi di rigenerazione aria e sugli impianti scaccia fumo (anche per PM in quanto mi rendo conto che forse l'argomento non è di grande interesse)
