Aiuto

Qualcuno mi aiuta con questo affare, è stato trovato in trincea sul m.te Grappa

<center>http://www.milistory.net/Public/data...ccenditore.jpg</center>

è lungo circa 60mm e ha un diametro di 14mm
Potrebbe essere un'accenditore a strappo?

Mai visto...
Mi sembra strano che sia un accenditore.. infatti non presenta nessuna ghiera filettata per poter essere avvitato sul corpo della bomba..e dubito che un ogettino così era inserito a pressione..

Anche l'anello di strappo è strano.. sarebbe difficile inserirci un dito per poi strappare.. io li ho sempre visti di forma circolare ma non ovale.. correggetemi se sbaglio.. e addirittura mi sembra fin troppo spesso..

Mi informo e se trovo qualcosa ti faccio sapere...
[ciao2][ciao2]

ciao norby,
il tuo accenditore è molto simile a quello usato sulle mine V1 italiane ww2, il fatto che sia stato trovato sul grappa non è strano, visto che nel 2° conflitto ci sono stati duri scontri contro i partigiani.

...il percussore di una mina, Quale????

e' molto simile a quello della V1...

http://www.worldwar.it/Public/data/P...20VAUDAGNA.png

In effetti a parte il differente anello(che in quello di ShaolinX sembra di fattura artigianale)direi che ci siamo.

aaah.. la parte filettata c'era..solo che si trova in fondo.. non ci avevo fatto caso..

Oltre che per l'anello differisce anche per una lamina, forse di ferro, posta al di sotto del congegno di accensione..

Qualcuno di voi sa cos'è e a cosa potesse servire??

Ciao

E' un accenditore a strappo/pressione per mine italiano,il corpo è di zama,il portacapsula avvitato dovrebbe essere di ottone,cosa intendi per lamina di ferro?Forse la ranella dove va a fare battuta il percussore?Dovrebbe avere un foro quadrato. Ciao. Dan.

.....che gli esperti illustrino il funzionamento, intuibile per alcuni,
ma non chiaro per altri.
Credo che debba trattarsi delle classiche mine azionate inciampando in un filo, o no?
Ciao Sal

Mi sembra assomigli a questo, in tal caso è tedesco 2GM. è un Z.Z.42

Immagine:
http://www.milistory.net/Public/data...ckmine%202.jpg
190,59*KB

Sono simili perchè il sistema di funzionamento è il medesimo,ma quello di Norby è assolutamente italiano. Ciao. Dan.

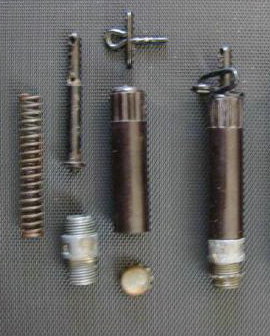

Non ho niente della versione italiana, ma se può servire a qualche cosa invio una foto di un Z.Z.42 tedesco intero e smontato, immagino che l'italiano sia uguale.

Immagine:
http://www.milistory.net/Public/data...42%20x%204.jpg
31,21*KB

Assolutamente si,l'unica differenza significativa sta nel fatto che il portacapsula dello ZZ 42 fungeva anche da raccordo con la mina,mentre l'accenditore italiano aveva filettatura femmina,ed il raccordo era ricavato sul tappo della mina. Ciao. Dan.

Che stupendi esemplari!!! [ciao2]

Grazie a kanister ho scoperto cos'è un pezzo che ho trovato in una batteria a Bardonecchia: Z.Z.42 tedesco intero.

Un post molto interessante, complimenti a tutti!

Se hai trovato uno Z.Z.42 intero ti consiglio di fare attenzione: alla base c'è il detonatore vero e proprio che potrebbe essere pericoloso! Ciao

Ottimo stecol
adesso so che non ha il detonatore e quindi sono molto più tranquillo, quindi materiale della seconda guerra o ancora dopo.

grazie

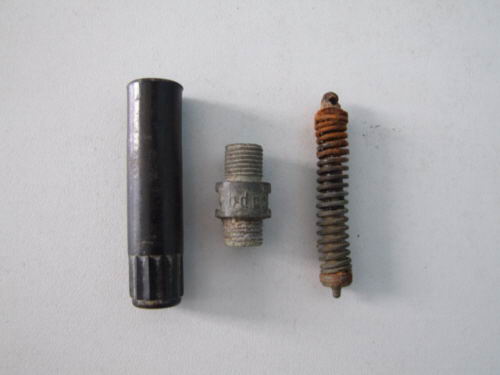

Quello che ho è solo questo!
Ciao

Immagine:
http://www.milistory.net/Public/data...6_DSCF8363.jpg
16,44*KB

Guarda la parte metallica al centro della tua foto, se c'è ancora una capsulina all'interno probabilmente è ancora carica. In tal caso fai molta attenzione e leggi quanto detto da stecol. Se è vuota internamente vai tranquillo.

una domanda a stecol
hai notato che quello di norby ha la filettatura esterna? mentre nelle R-RM e V, hanno la filettatura interna per la ghiera porta detonatore?

ho notato che la mina RM puo funzionare anche a pressione, mentre la R no, puoi confermare?
grazie

E' vuota!
Grazie comunque!
[ciao2]

No ragazzi quello che ho io non ha nessuna filettatura esterna è fatto proprio come nel disegno di Stefano.
Cosa intendi per "risalti anulari" ?

Se posso contribuire....
questa è la mia zz-42 comperata l'altro sabato a Piacenza

Immagine:
http://www.milistory.net/Public/data...itaria_125.jpg
38,58*KB

queste foto mostrano come venivano posizionate in una schumine.


Immagine:
http://www.milistory.net/Public/data...itaria_124.jpg
31,68*KB

Immagine:
http://www.milistory.net/Public/data...itaria_123.jpg
28,87*KB

Questa schumine l'ho recuperata insieme ad altro materiale da una vecchio parente che abita a Castel d'Aiano. Durante la guerra lavorava come calzolaio presso il comando tedesco di stanza in un casale vicino a casa sua. Sull'autenticità* non ho quindi dubbi.

Ciao Enzo e Luca

P.S. Occhio alla ZZ-42. Se è carica basta poco a far scattare la molletta.
