[GENOVA] 201a Batteria RE (Integrale).

Posto oggi un report sulla 201a Batteria Costiera del Regio Esercito ubicata nel territorio di Camogli sul Monte di Portofino.Ho pensato di frazionare il Report in due parti,la prima riguarderà* i Bunker N.1-2-3 e la Postazione N.4 allo scoperto.Nella seconda parte invece visiteremo i Bunker a guscio di tartaruga N.5-6,il complesso degli edifici dei servizi logistici e i 2 tunnel presenti nei pressi.Visto che posterò molte fotografie ho quindi deciso di frazionare la visita in due parti,così da non renderlo troppo pesante.Inoltre ho utilizzato una serie di fotografie che ho scattato dal mare,affinché ci si possa rendere conto della morfologia del luogo.A coloro che fossero interessati alla visita si consiglia di contattare l`Ente Parco di Portofino che periodicamente organizza delle visite guidate al complesso.

Per prenotazioni e informazioni:
tel. +39-010–2345 636 fax.+39-010- 2465 422
info@incomingliguria.it - http://www.parcoportofino.it

CAMOGLI
201a Batteria Regio Esercito
Sul versante occidentale della penisola di Portofino,chiamata semplicemente dai locali il Monte,venne costruita verso la fine degli anni 30 in località* Erbaio la 201a Batteria Costiera del Regio Esercito.Concepita in funzione antinave,in concorso con altre Batterie costiere ubicate nei dintorni avrebbe dovuto provvedere alla difesa del golfo di Genova.
Armata con tre cannoni da 152 posizionati in barbetta su piattaforme di calcestruzzo,con i servizi logistici ubicati in alcuni fabbricati nei pressi delle piattaforme stesse, si avvaleva per la direzione del tiro e dell`osservazione di due bunker in calcestruzzo,quasi sovraesposti e comunicanti fra loro attraverso un tunnel in caverna.Due ulteriori tunnel in caverna si dipartono dai pressi dei locali dei servizi logistici e conducono a locali destinati probabilmente a deposito minizioni.Un ulteriore bunker telemetrico fu edificato sul versante sud del Monte in località* il Bricco.Il campo visuale di quest`ultimo spaziava praticamente da Capo Mele al golfo di La Spezia.Il presidio di questo bunker alloggiava in un fabbricato in cemento posizionato sul retro medesimo.Quest`ultimo fabbricato ospitava precedentemente personale della Guardia di Finanza.Completavano la Batteria alcune garitte e postazioni allo scoperto per armi leggere.
Per maggiore comodità* nella descrizione ho nominato i Bunker e le piazzole con numeri da 1 a 5 partendo da quello in posizione più elevata,cioè il N1 posizionato al Bricco,il N2 è il bunker telemetrico,il N.3 è il bunker radio(Ricordo che i bunker 2e 3 sono comunicanti).I numeri 4-5-6 sono invece le piazzole allo scoperto per i pezzi da 152.
Questa descritta adesso è la situazione in cui si trovava la Batteria fino all`8 Settembre 1943.Dopo l`armistizio i Tedeschi presero possesso dell`installazione ed avviarono una serie di lavori erigendo al posto delle piazzole N.5 e N6 dei Bunker in calcestruzzo,detti a guscio di tartaruga ed armati con un pezzo da 88 mm, installando il loro comando presso la frazione San Rocco di Camogli all`interno di Villa Giulia,tuttora ben conservata.
Al momento attuale quindi la situazione è questa:
Bunker Telemetrico N.1
E`ubicato in località* il Bricco,in posizione dominante.Dietro a questo,posto al riparo di un costone roccioso.è ubicata la costruzione che ospitava il presidio del bunker.
Bunker Telemetrico N.2
E` ubicato in località* Erbaio,sulla parte superiore trova posto una postazione per mitragliatrice antiaerea da 20 mm.Questa mia supposizione è dovuta fatto che nella parte posteriore della postazione è ricavata una nicchia che potrebbe avere la funzione di portamunizioni
Una botola con coperchio metallico,attualmente chiusa con lucchetto permetteva di accedere tramite una scala a pioli metallica e una in muratura a chiocciola al tunnel di collegamento con il bunker radio sottostante(N.3)
Bunker Radio N.3
E ubicato in località* Erbaio,sulla parte superiore una postazione con un basamento destinato sostenere una fotoelettrica oppure un sistema di antenne per le trasmissioni.(Valutazione dello scrivente)
Postazione allo scoperto N.4
Postazione allo scoperto per il pezzo da 152/45.Un ingresso laterale conduce alla riservetta munizioni ubicata in caverna in caverna
Bunker N.5
Ricavato sul sito in cui era ubicata la postazione N 5 edificando un bunker a guscio di tartaruga,armato probabilmente con i medesimi pezzi da152/45,e ricavando il deposito munizioni dietro di questo.Il deposito in caverna era rivestito.La postazione era dotata di un ingresso principale e uno secondario.
Bunker N.6
Ricavato sul sito in cui era ubicata la postazione n.6.Gemello del N.5

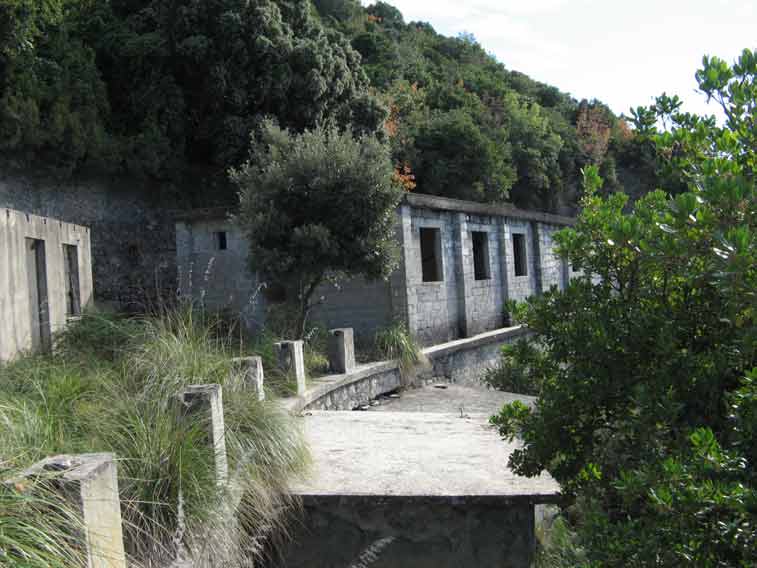

Servizi logistici
Ubicati a N dei bunker e raggiungibili da questi in pochi minuti con un sentiero i fabbricati(Caserme) dei servizi logistici comprendevano un`infermeria,un locale comando,un dormitorio,un magazzino,cucine e latrine.

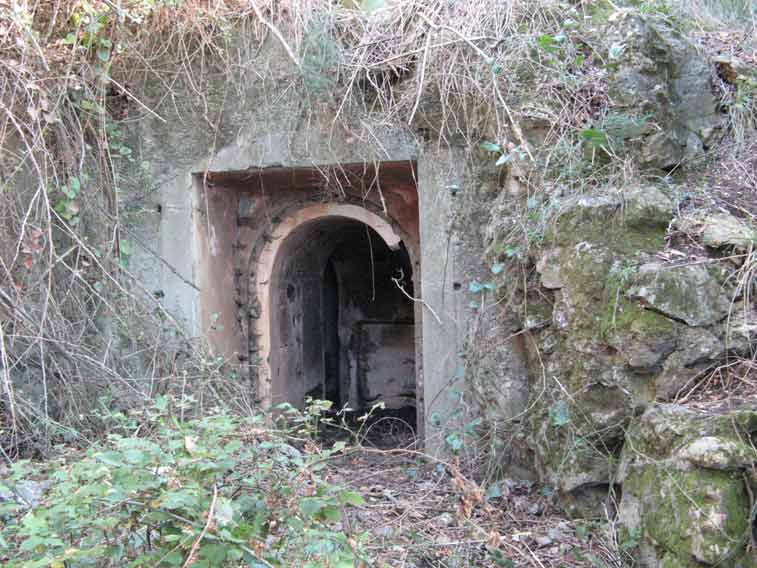

Nella parete rocciosa dietro agli edifici erano ubicati gli ingressi dei tunnel N.1 e 2 adibiti a deposito munizioni e ricovero per il personale.
Il tunnel N.1 si inoltra nell`interno con un corridoio diritto rivestito lungo circa 25 metri,al fondo un locale di circa 30 m2 fungeva da deposito munizioni.
Il tunnel N2 aveva un` ingresso a T protetto da un malloppo in calcestruzzo con 2 accessi,superato questo si addentrava all`interno diritto per circa 15 m,quindi dopo aver superato una doppia svolta a baionetta si immetteva in un camerone lungo circa 13 m.e largo 5 destinato a ricovero del personale.

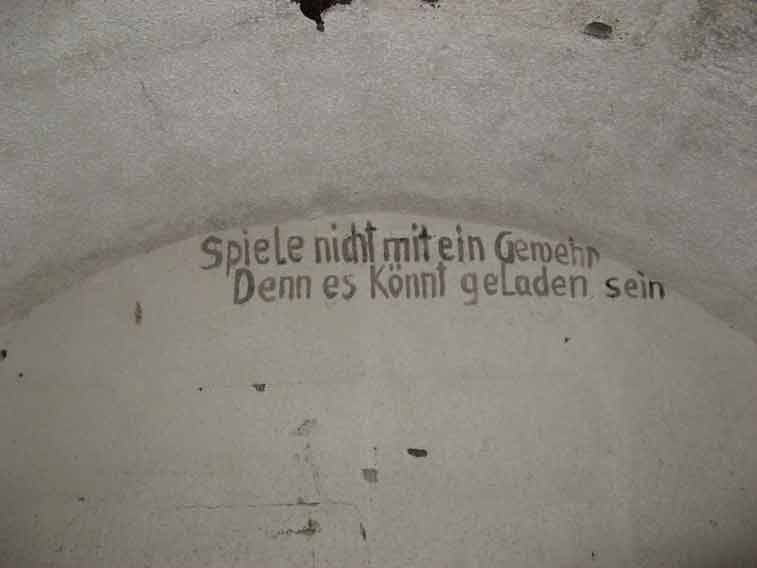

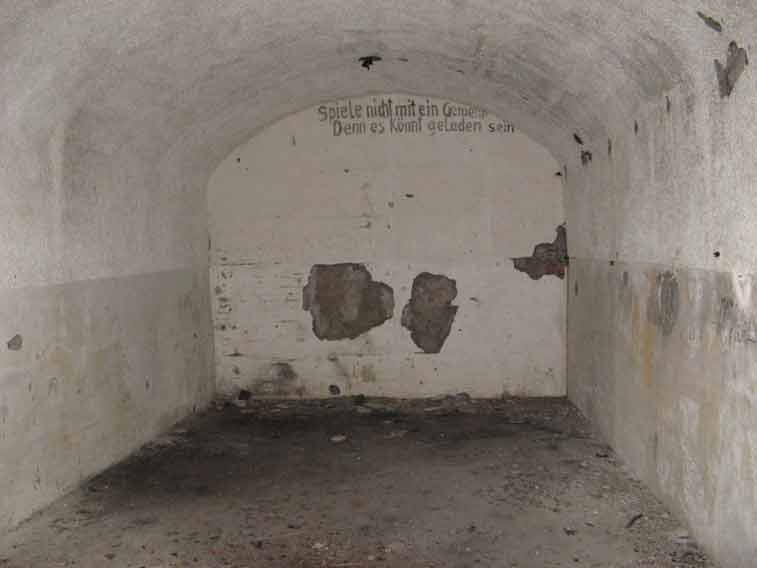

Sulla parete S del ricovero è ancora presente una scritta in Tedesco che recita "Spiele nicht mit ein Gewehr,denn es konnt geladen sein" che tradotto dovrebbe significare "Non giocare con un fucile perché potrebbe essere carico"
Di fronte all`ingresso del locale comando è ancora visibile,nella sua posizione originale una lama metallica con funzione di pulisciscarpe,necessaria a togliere il fango dalle suole.

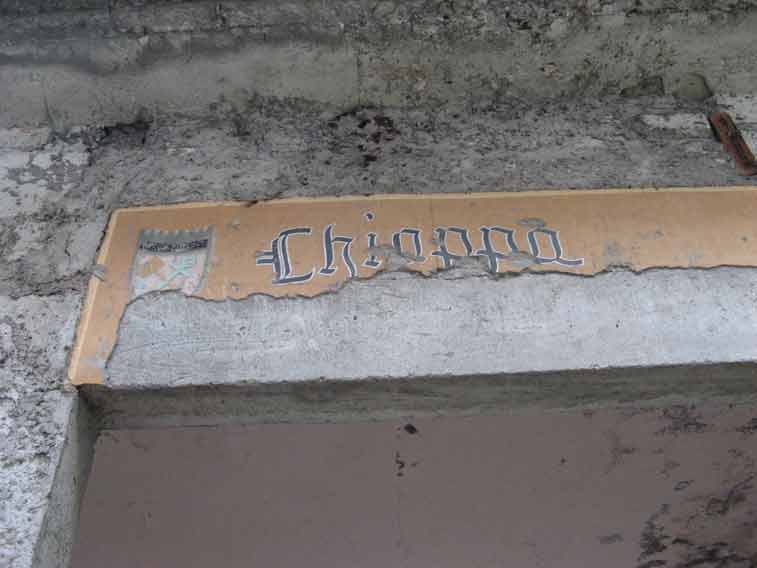

Un`insegna con la scritta CHIAPPA e a fianco uno scudetto che assomiglia ad uno stemma araldico è presente sopra lo stipite di una porta,non ne conosco il significato.Posso solo aggiungere che nei pressi è presente un promontorio roccioso denominato Punta Chiappa.
Curioso il sistema di isolamento dei locali e tunnel in caverna,dopo aver rivestito con l`intonaco la roccia veniva gettato uno strato di erba(o paglia) mista a cemento e successivamente uno strato di mattoni ed intonaco.Questo sistema è visibile nei tratti di parete crollati.
Con questo report non ho sicuramente la pretesa di aver esaminato tutte le postazioni presenti sul Monte,ma sicuramente le più importanti e per me più interessanti.Potrò sicuramente,vista la mia scarsa conoscenza delle "Fortificazioni Marine"essere incorso in errori od omissioni per cui ogni appunto o correzione sarà* gradito.Se ho esagerato con la quantità* delle immagini postate abbiate pazienza,ma come già* dissi una volta ad ogni report si rifà* vivo il mio antico animo di fotografo.
Ed ora Buona Visita con le fotografie.Ciao a tutti Gianfranco.



Per prenotazioni e informazioni:
tel. +39-010–2345 636 fax.+39-010- 2465 422
info@incomingliguria.it - http://www.parcoportofino.it


Immagine:
http://www.milistory.net/Public/data...18144710_1.jpg
28,74 KB

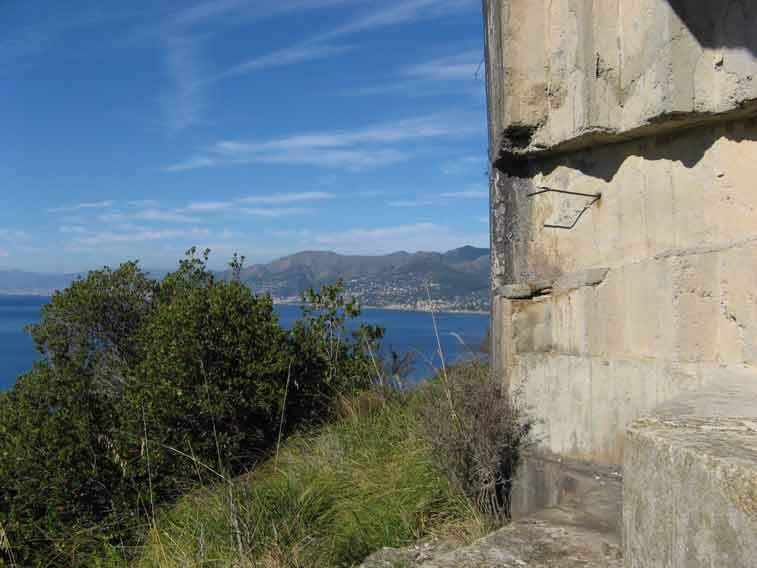

La città* di Camogli,vista dalla porta della garitta ubicata nei pressi del bunker telemetrico

Immagine:
http://www.milistory.net/Public/data...18144957_2.jpg
34,85 KB
Sulla sommità* dello sperone roccioso,in località* il Bricco è posizionato il Bunker N.1

Immagine:
http://www.milistory.net/Public/data...18145147_3.jpg
31,17 KB

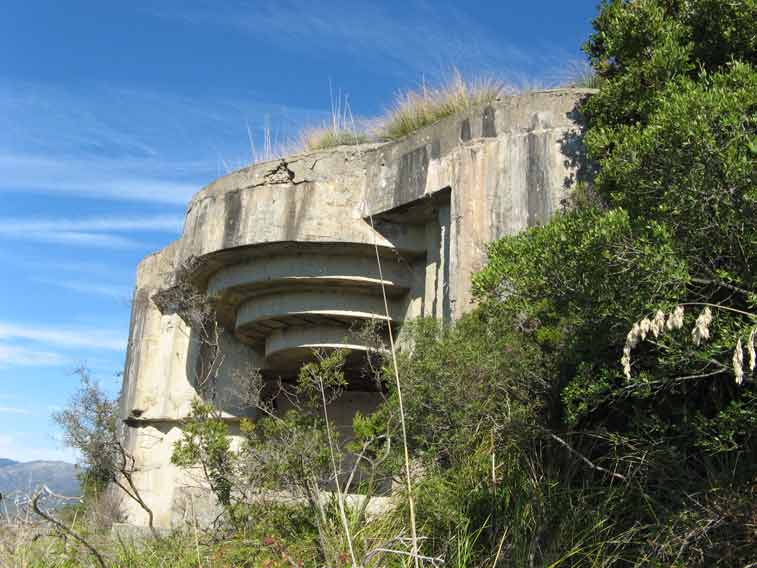

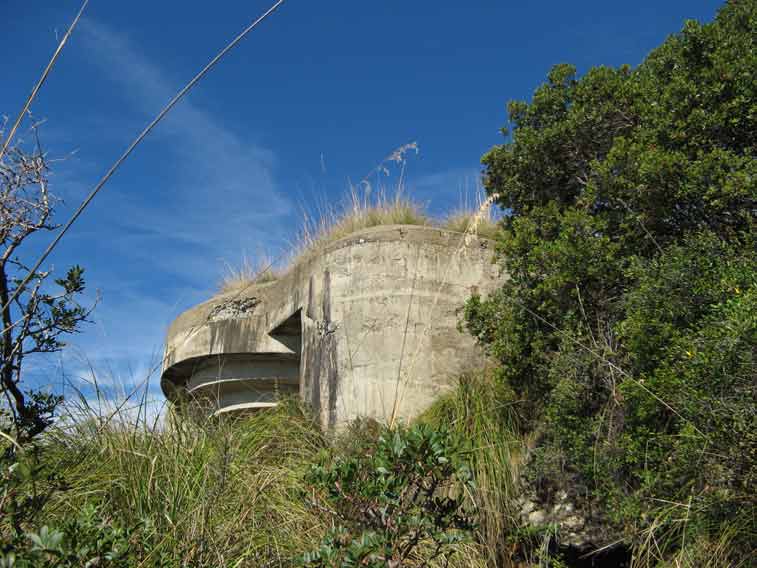

Il Bunker telemetrico N.1

Immagine:
http://www.milistory.net/Public/data...18145352_4.jpg
31,8 KB
Visibili in alto i Bunker N.2-3,in basso i bunker N.5 e 6

Immagine:
http://www.milistory.net/Public/data...18145631_5.jpg
41,04 KB
Altra prospettiva dei Bunker N.2-3-5-6.

Immagine:
http://www.milistory.net/Public/data...18145948_6.jpg
33,4 KB
I bunker telemetrici N.2 e 3

Immagine:
http://www.milistory.net/Public/data...11815128_7.jpg
35,87 KB
I bunker delle armi N.5 e 6

Immagine:
http://www.milistory.net/Public/data...11815257_8.jpg
32,67 KB
Il bunker N.5 e il complesso dei servizi logistici

Immagine:
http://www.milistory.net/Public/data...71181548_9.jpg
39,71 KB

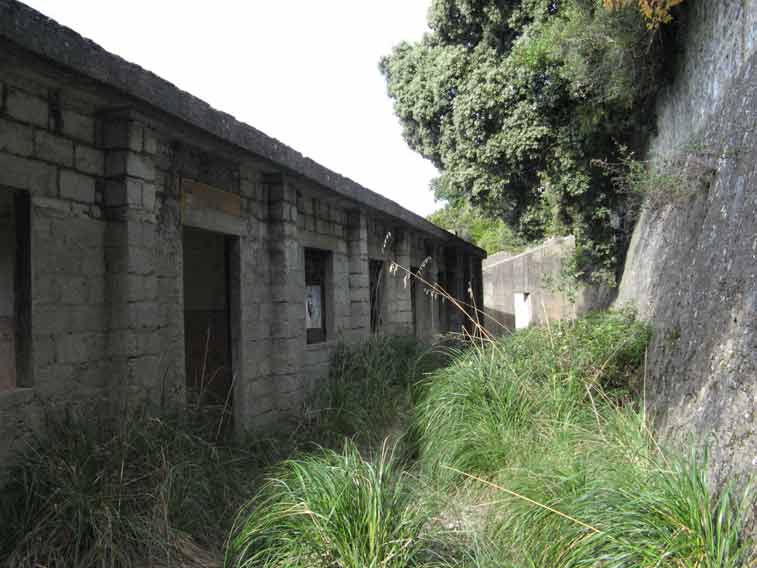

Il complesso dei servizi logistici

Immagine:
http://www.milistory.net/Public/data...1815511_10.jpg
30,19 KB

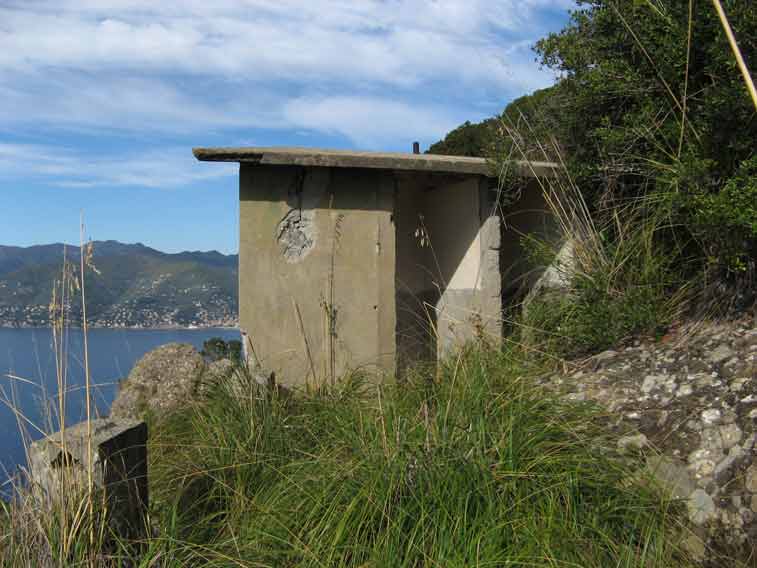

La garitta

Immagine:
http://www.milistory.net/Public/data...1181561_11.jpg
9,71 KB

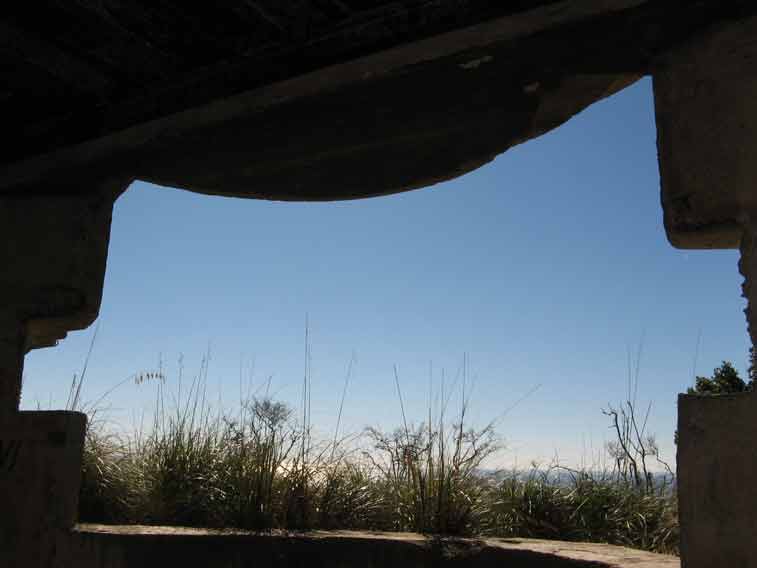

Vista dalla feritoia della garitta

Immagine:
http://www.milistory.net/Public/data...1815712_12.jpg
[size=3] 25,63 KB[/size=1Il bunker N.1 visto durante la marcia di avvicinamento al Bricco

Immagine:
http://www.milistory.net/Public/data...1815915_13.jpg
40,46 KB
Vista laterale del bunker con l'accesso

Immagine:
http://www.milistory.net/Public/data...8151040_14.jpg
37,3 KB
Vista laterale

Immagine:
http://www.milistory.net/Public/data...8151152_15.jpg
33,08 KB
L'ingresso

Immagine:
http://www.milistory.net/Public/data...8151242_16.jpg
22,04 KB
L'interno con il basamento del telemetro

Immagine:
http://www.milistory.net/Public/data...8151350_17.jpg
19,95 KB
Campo visivo verso La Spezia

Immagine:
http://www.milistory.net/Public/data...8151459_18.jpg
22,25 KB
Campo visivo verso Genova

Immagine:
http://www.milistory.net/Public/data...8151555_19.jpg
16,36 KB
L'uscita

Immagine:
http://www.milistory.net/Public/data...8151636_20.jpg
46,7 KB

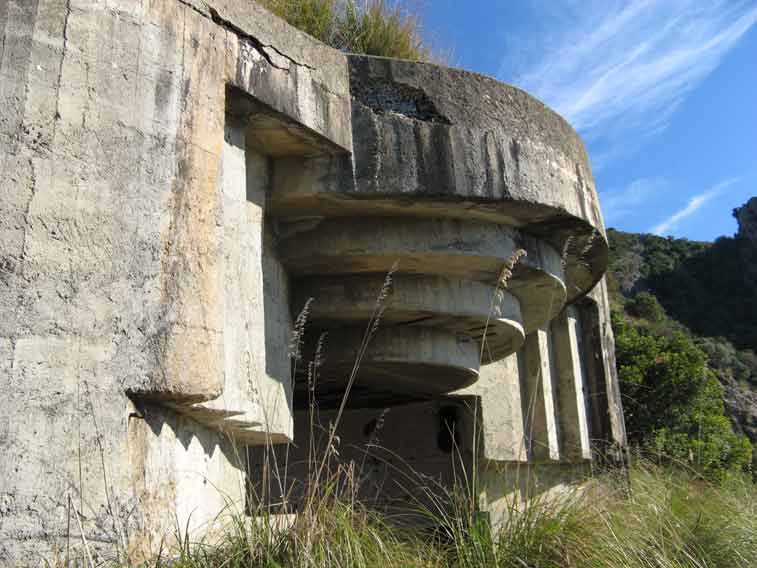

La feritoia vista dall'esterno

Immagine:
http://www.milistory.net/Public/data...8151740_21.jpg
22,56 KB
Vista verso La Spezia,si distingue in basso la Torretta di San Fruttuoso e dietro l'omonima baia.

Immagine:
http://www.milistory.net/Public/data...8151936_22.jpg
25,02 KB

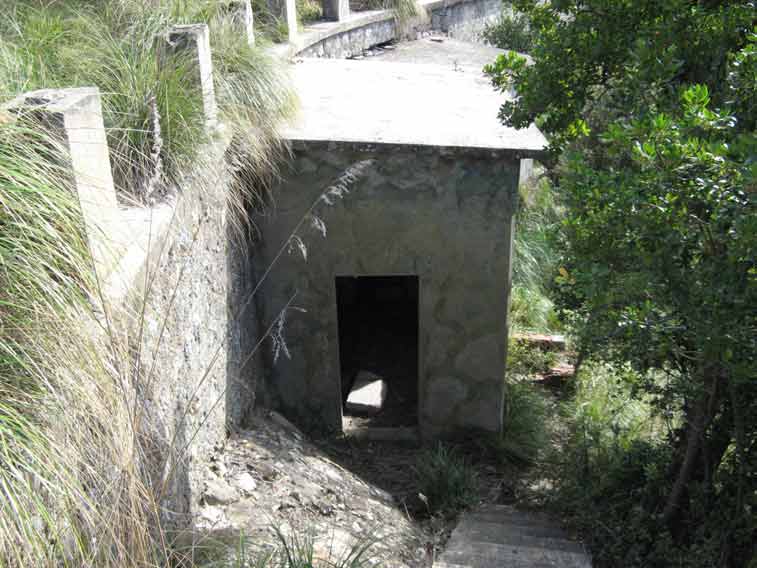

La casermetta che ospitava il presidio

Immagine:
http://www.milistory.net/Public/data...8152048_23.jpg
39,33 KB
Il bunker N.2

Immagine:
http://www.milistory.net/Public/data...8152151_24.jpg
46,6 KB
Lanicchia portamunizioni per la mitragliatrice

Immagine:
http://www.milistory.net/Public/data...1815238_25.jpg
24,68 KB
Il basamento per la mitragliatrice

Immagine:
http://www.milistory.net/Public/data...8152419_26.jpg
46,98 KB
L'ingresso del bunker N.2

Immagine:
http://www.milistory.net/Public/data...8152528_27.jpg
22,78 KB

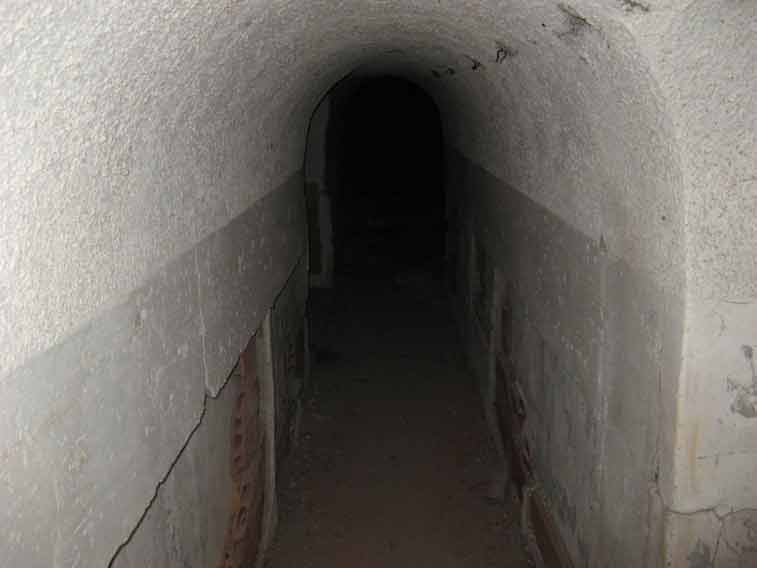

Corridoio

Immagine:
http://www.milistory.net/Public/data...8152615_28.jpg
19,88 KB
L'interno con il basamento del telemetro

Immagine:
http://www.milistory.net/Public/data...8152726_29.jpg
20,22 KB
Il coperchio della botola di comunicazione con il bunker N.3,chiusa con 2 lucchetti.

Immagine:
http://www.milistory.net/Public/data...8152915_30.jpg
28,31 KB
Campo visivo verso Genova

Immagine:
http://www.milistory.net/Public/data...8153012_31.jpg
38,24 KB
Bunker N.3-Radio

Immagine:
http://www.milistory.net/Public/data...8153121_32.jpg
28,12 KB
Il basamento della fotoelettrica

Immagine:
http://www.milistory.net/Public/data...8153214_33.jpg
37,19 KB
Vista esterna della feritoia

Immagine:
http://www.milistory.net/Public/data...8153321_34.jpg
48,46 KB

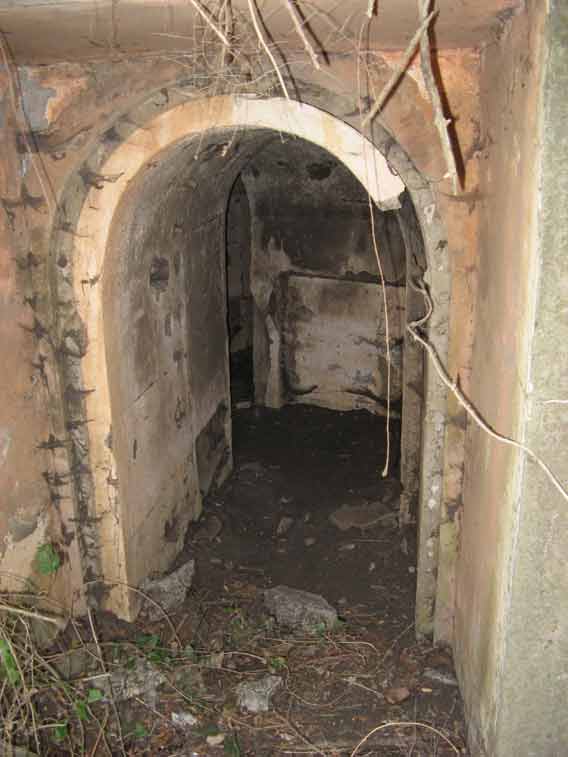

L'ingresso del Bunker N.3

Immagine:
http://www.milistory.net/Public/data...8153420_35.jpg
22,97 KB
Corridoio di ingresso

Immagine:
http://www.milistory.net/Public/data...8153524_36.jpg
15,36 KB
Derivazione a T,a sx verso il bunker N.2,a dx verso la zona radio-osservatorio

Immagine:
http://www.milistory.net/Public/data...8153748_37.jpg
23,38 KB
Scaladi accesso

Immagine:
http://www.milistory.net/Public/data...8153825_38.jpg
18,56 KB
Feritoia di osservazione

Immagine:
http://www.milistory.net/Public/data...8153950_39.jpg
21,97 KB
Campo visivo verso Genova

Immagine:
http://www.milistory.net/Public/data...8154037_40.jpg
27,65 KB
Basamento

Immagine:
http://www.milistory.net/Public/data...8154120_41.jpg
21,5 KB
Discesa verso il tunnel di collegamento

Immagine:
http://www.milistory.net/Public/data...8154210_42.jpg
17,64 KB
Tunnel di collegamento con il bunker N.2

Immagine:
http://www.milistory.net/Public/data...8154313_43.jpg

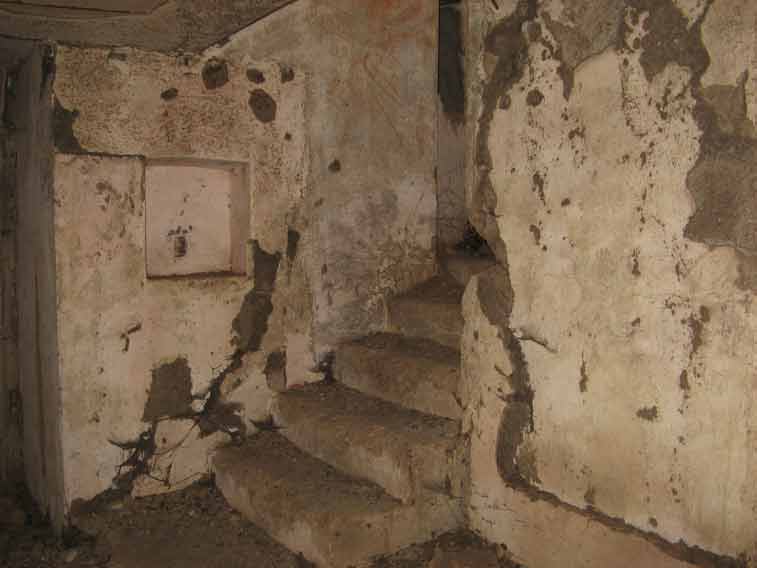

18,93 KBInizio dellascala chiocciola che coduce alla base del pozzo del N.2

Immagine:
http://www.milistory.net/Public/data...8154440_44.jpg
18,01 KB
La scala a chiocciola in muratura.

Immagine:
http://www.milistory.net/Public/data...8154532_45.jpg
16,05 KB
La scala apioli metallica,in cima la botola di accesso al Bunker N.2

Immagine:
http://www.milistory.net/Public/data...8154714_46.jpg
19,52 KB
Il coperchio della botoladi accesso al 2,chiuso con 2 lucchetti,visto dal basso

Immagine:
http://www.milistory.net/Public/data...8154832_47.jpg
25,26 KB

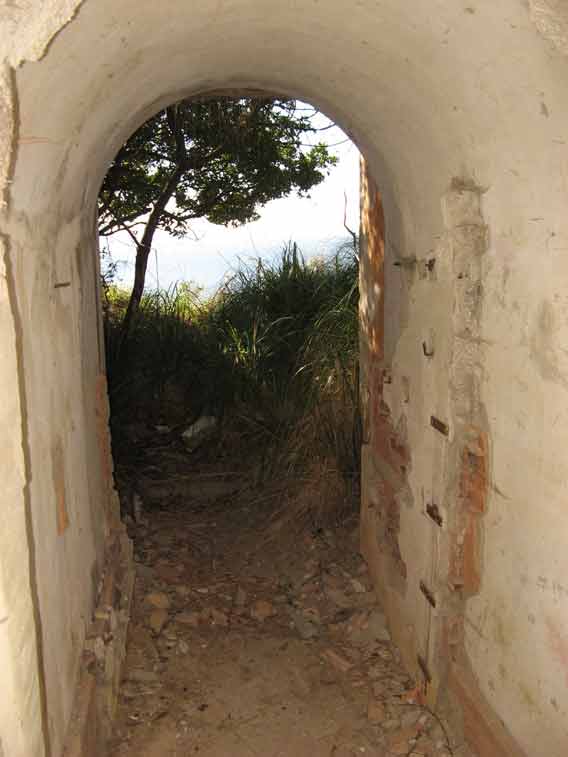

L'uscita

Immagine:
http://www.milistory.net/Public/data...8154923_48.jpg
36,94 KB
Controluce della parte superiore del Bunker N.3

Immagine:
http://www.milistory.net/Public/data...8155053_49.jpg
53,32 KB
La piazzola allo scoperto N.4,per il pezzo da 152/45 vista dall'alto

Immagine:
http://www.milistory.net/Public/data...1815561_50.jpg
45,32 KB

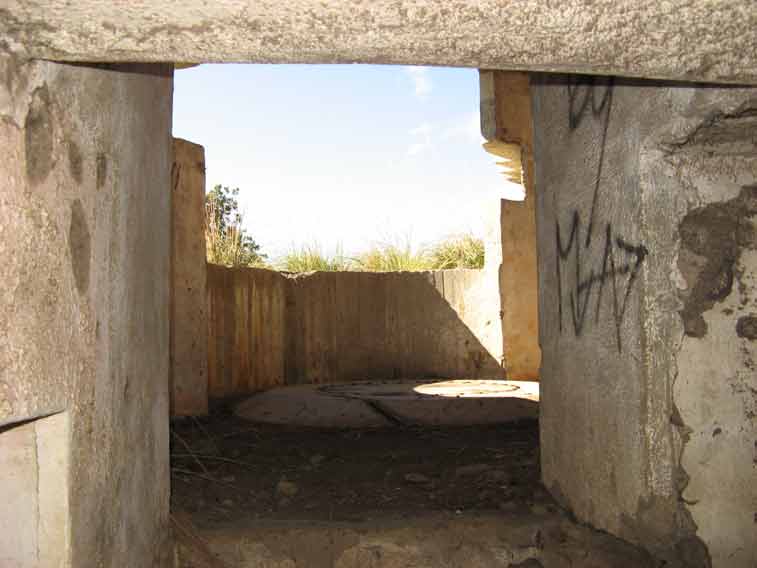

Accesso alla piazzola del pezzo

Immagine:
http://www.milistory.net/Public/data...8155658_51.jpg
31,38 KB

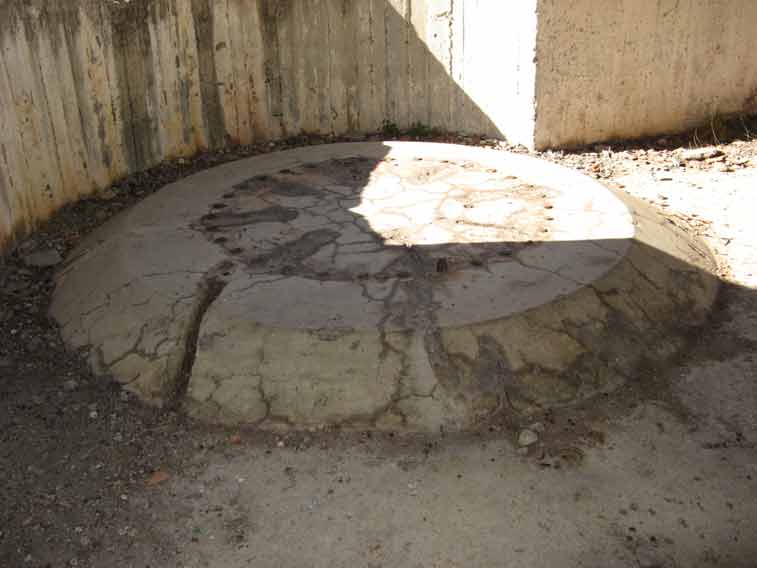

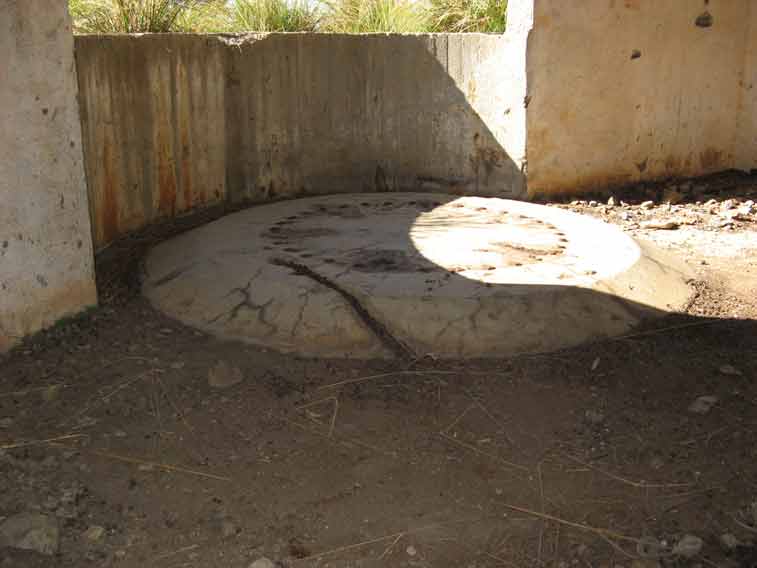

Il basamento del pezzo da 152

Immagine:
http://www.milistory.net/Public/data...1815580_52.jpg
43,1 KB
Le aperture per il passaggio dei proietti dal deposito alla piazzola

Immagine:
http://www.milistory.net/Public/data...1181604_53.jpg
59,2 KB

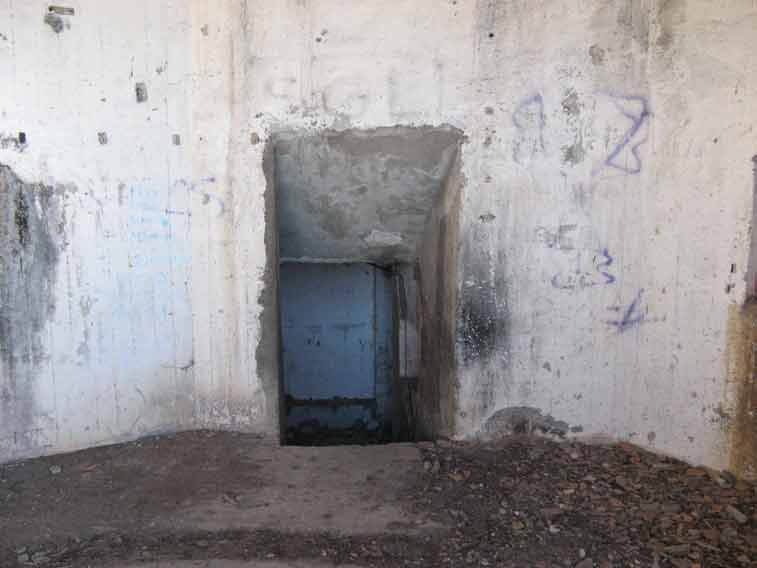

L'accesso al deposito munizioni della postazione

Immagine:
http://www.milistory.net/Public/data...1816117_54.jpg
25,21 KB
Scatola metallica a muro di ignota destinazione

Immagine:
http://www.milistory.net/Public/data...1816243_55.jpg
17,92 KB

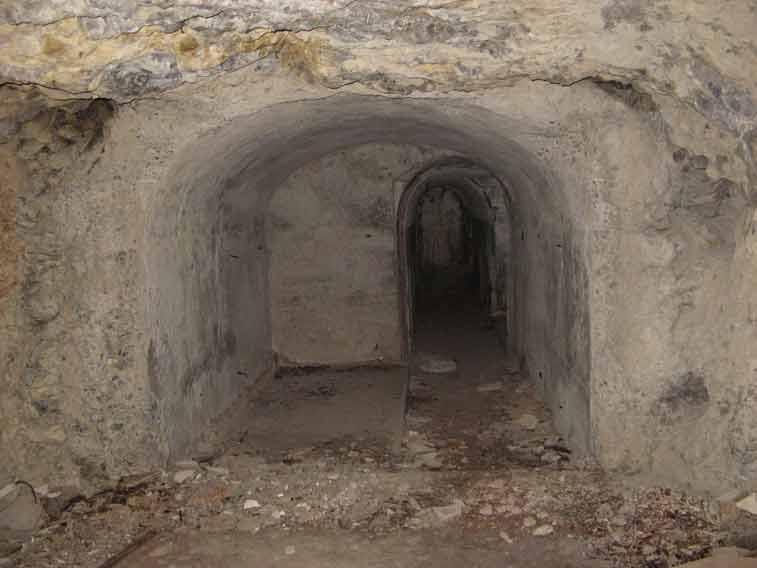

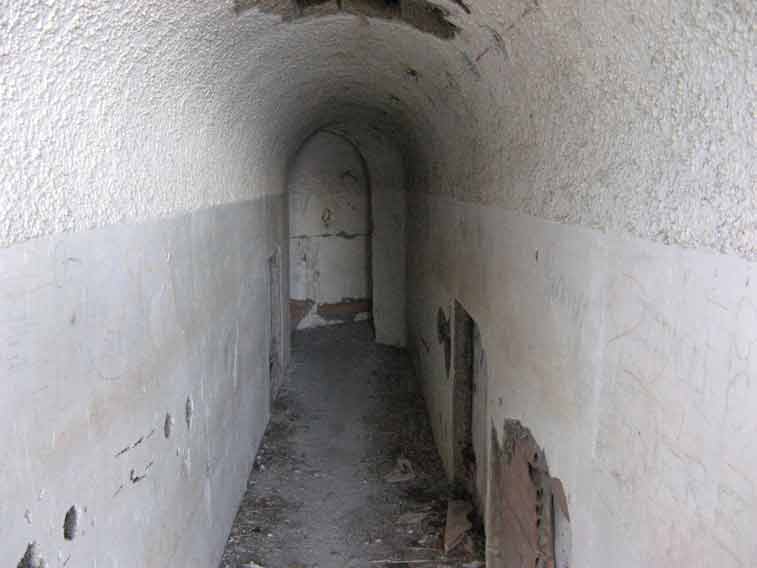

Corridoio interno

Immagine:
http://www.milistory.net/Public/data...1816325_56.jpg
27,39 KB
Le aperture per il passaggio dei proietti viste dall'interno

Immagine:
http://www.milistory.net/Public/data...1816557_57.jpg
24,32 KB
Verso il deposito.A dx il vano della riservetta munizioni

Immagine:
http://www.milistory.net/Public/data...1816921_58.jpg
18,6 KB
Corridoio verso il deposito munizioni

Immagine:
http://www.milistory.net/Public/data...8161015_59.jpg
16,42 KB
Accesso al deposito

Immagine:
http://www.milistory.net/Public/data...8161111_60.jpg
17,02 KB

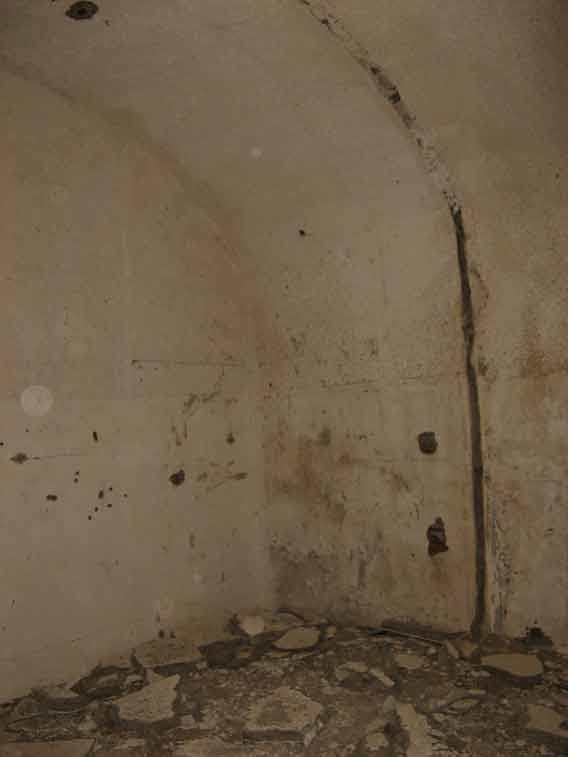

Il deposito con la volta e la parete parzialmente crollati

Immagine:
http://www.milistory.net/Public/data...8161223_61.jpg
23,1 KB
Particolare dellaparte crollata

Immagine:
http://www.milistory.net/Public/data...8161313_62.jpg
15,83 KB
Il deposito visto dal lato opposto

Immagine:
http://www.milistory.net/Public/data...1816142_63.jpg
29,34 KB
Particolare di parte crollata

Immagine:
http://www.milistory.net/Public/data...8161510_64.jpg
18,83 KB

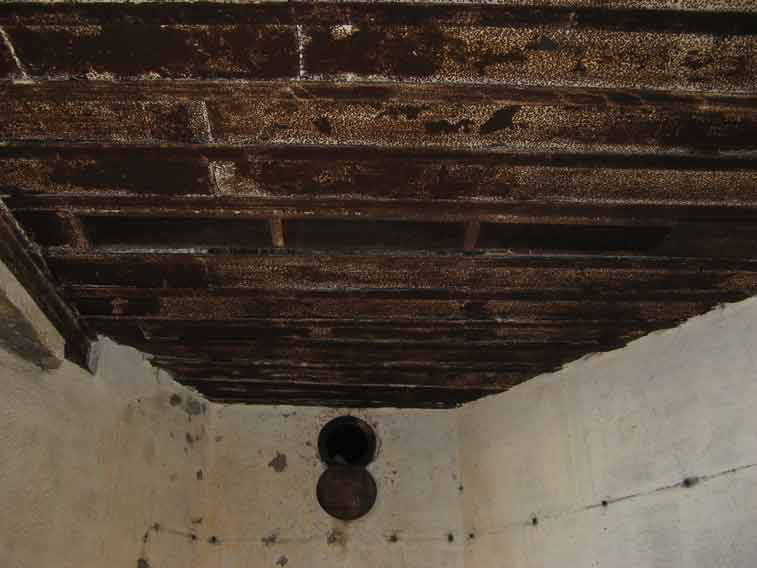

Particolare del sistema di isolamento fra pareti e roccia

Immagine:
http://www.milistory.net/Public/data...8161614_65.jpg
15,95 KB

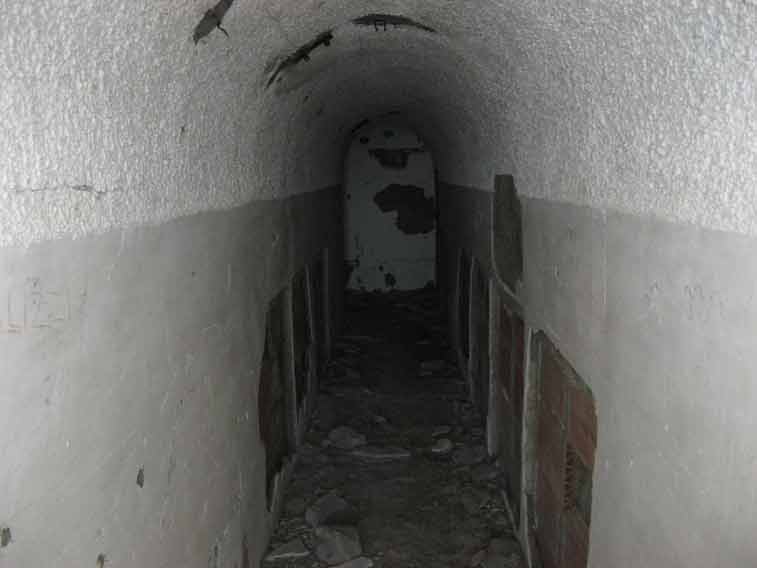

Corridoio con riservetta

Immagine:
http://www.milistory.net/Public/data...8161655_66.jpg
15,23 KB

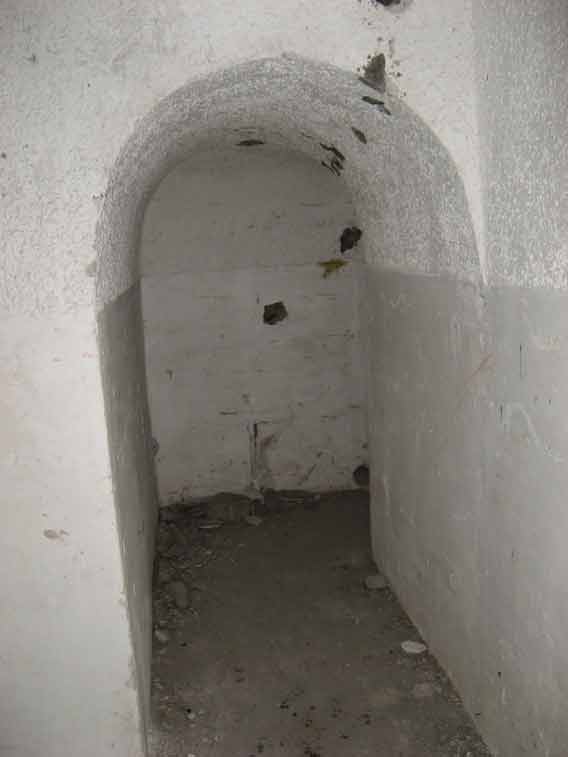

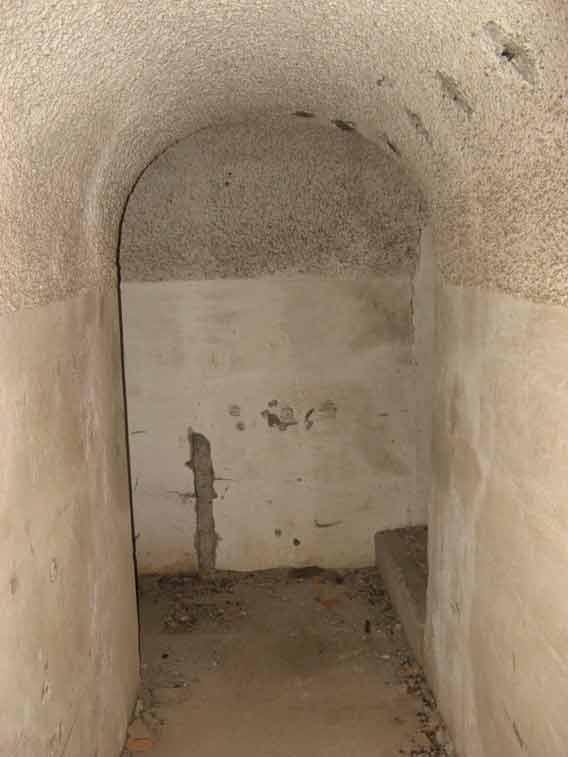

Vano

Immagine:
http://www.milistory.net/Public/data...8161738_67.jpg
25,8 KB
Vano non rivestito

Immagine:
http://www.milistory.net/Public/data...8161832_68.jpg
27,52 KB
Inizia la parte rivestita.

Immagine:
http://www.milistory.net/Public/data...8161951_69.jpg
25,68 KB

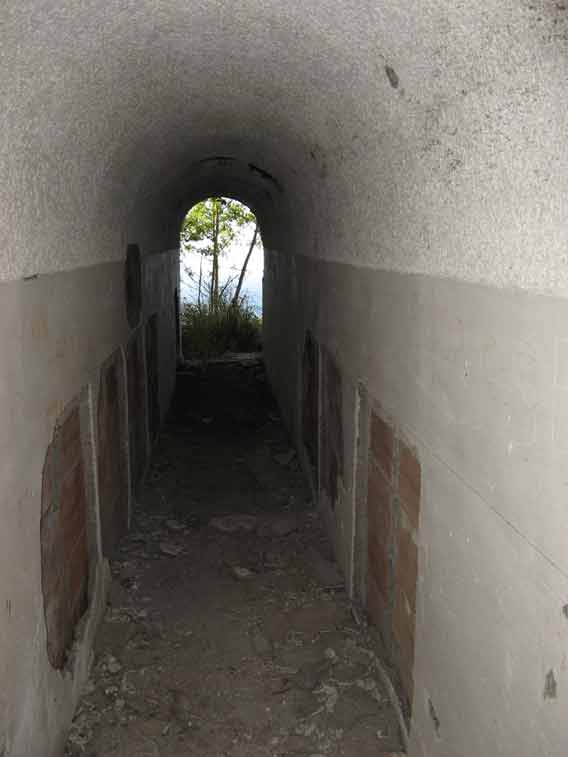

Corridoio verso l'uscita

Immagine:
http://www.milistory.net/Public/data...8162047_70.jpg
27,11 KB

Strabiliante.Dovrò andare ad un corso di "sinonimi" per non essere sempre ripetitivo,ama cosa si vuol dire se non eccezionale e complimentarsi dopo un reportage del genere?

Bellissimo!! non sei riuscito a fare foto anche della casermetta che ospitava la guarnigione?

Certamente 116,le posterò nellasecondaparteassieme aquelle dei Bunker a guscio di tartaruga.[ciao2]Gianfranco

fantastico!!anche io ho visto quei bunker ma nessuno dei passaggi sotterranei!!complimenti!

Mi associo ai complimenti!!! Io sono riuscito a vedere sole le postazioni alte... E purtroppo scopro ora di essermi perso l'ingresso al bunker n. 3. Dove si trova?

Bellissimo!Aspettiamo la seconda parete!!![8D]

Questo è un report che rimarrà* nella storia del forum...
[:264][:264][:264][:264]

Ceau Fra e grazie per le foto sono molto bele,certo pero che ai caminato mica male[ciao2]

Anche fuori zona sei davvero ineccepibile!!!!! Complimenti!!!!

non ho parole ...
splendido ...
il 2 e il 3 li avevo girati circa trent'anni fa' e avevo dato un occhiata anche ad uno di quelli a tartaruga , ma tutto il resto .... me lo sono perso .
ed e' solo la prima parte !
attendo
in ossequioso silenzio , attendo

Complimenti,bellissimo servizio.
Sei sicuro che quella da te citata sia la postazione della fotoelettrica?
Ciao

Per MARMOTTA
E purtroppo scopro ora di essermi perso l'ingresso al bunker n. 3. Dove si trova?
Risposta:
L'ingresso si trova qualche metro più in basso del bunker sulla dx guardando il mare.intorno comunque c'è parecchia vegetazione.
Per STEFANO DANESE
Sei sicuro che quella da te citata sia la postazione della fotoelettrica?
Risposta
Trattandosi di un basamento soprail bunker Radio-Osservatorio suppongo che una fotoelettrica ci può stare.Sicuro al 100 per cento no,ma lo ritengo probabile.Comecomunqueho già fatto presente ringrazierò chiunque apporterà correzioni o precisazioni a quanto affermato nel report.
[ciao2] Gianfranco

Ti ho chiesto se ne eri sicuro perchè stò appunto facendo degli studi e delle ricerche sui proiettori da scoperta e la tipologia di quelli in uso alla Regia Marina ed all'Esercito non si adattano a quella piazzola.
Se pensi che la batteria Dante De Lutti e la Gregorio Ronca avevano un proiettore con uno specchio di tre metri di diametro.... mentre nelle altre del golfo di La Spezia erano montati quelli con specchio da 110 cm. e tutte comunque montate su carrelli con binari e ricoveri.
Mi ero incuriosito se i tedeschi usassero un particolare tipo di proiettore in postazione fissa.
Attendo con ansia le foto dei basamenti per gli 88.
Molto chiara e bella la foto del basamento del 152 con le 32 chiavarde bene in vista.
Mi ripeto: bellissimo servizio.
Ciao

Ottimo servizio, aspettiamo il seguito!

Condivido i dubbi sul basamento proiettore: trattandosi di apparecchi delicati e soggetti ad usura e danneggiamento da parte delle intemperie oltre che fragilissimi in caso anche di un semplice mitragliamento da parte di aerei erano normalmente riposti in locali ricovero fino al momento dell'utilizzo (anche perchè non c'era necessità* di lasciarli fuori di giorno...)

Comunque non si può mai dire!

Un proiettore costiero tedesco (è vero però che vista l'importanza della batteria il proiettore sarebbe stato molto più grande)

Immagine:
http://www.milistory.net/Public/data...ore%20part.jpg
43,77*KB

particolare di un basamento di proiettore tedesco costiero

Immagine:
http://www.milistory.net/Public/data...riflettore.jpg
25,01*KB

mentre qui si vede il basamento di un pezzo non identificato (da 88 o 105 scudato)

Immagine:
http://www.milistory.net/Public/data...ase%20arma.jpg
25,44*KB

Come ha detto Stefano le dimensioni dei proiettori da scoperta e tiro di queste batterie erano veramente incredibili con strutture che arrivavano anche a 4 metri di altezza e richiedevano ricoveri di dimensioni adeguate

Ringrazio tutti per le precisazioni,penso quindi che si possa escludere che il basamento del bunker N.3 sia per un proiettore,in quanto in zona non ho visto assolutamente nessun ricovero,ne in muratura e neppure in caverna che potesse ospitarlo.Vedendo inoltre l'asperità* del luogo sarebbe stato praticamente impossibile anche solo movimentarlo giornalmente.Riguardo allora allasua destinazione io la butto li:potrebbe trattarsi di un basamento per sistemi di comunicazione,tipo antenne radio?Grazieancoraper ogni informazione.[ciao2]Gianfranco

Contrariamente a quanto affermato nella prima parte ho deciso di dividere la visita in TRE parti.Quindi in questa seconda parte visiteremo i Bunker delle armi N.5 e 6,quelli a guscio di tartaruga.Nella terza parte invece andremo a vedere i locali dei servizi logistici(Casermette) e i due tunnel in caverna.
[ciao2]e buon divertimento.Gianfranco
Per eventuali visite contattare:
Per prenotazioni e informazioni:
tel. +39-010–2345 636 fax.+39-010- 2465 422
info@incomingliguria.it - www.parcoportofino.it


Immagine:
http://www.milistory.net/Public/data...0131612_71.jpg
33,17 KB

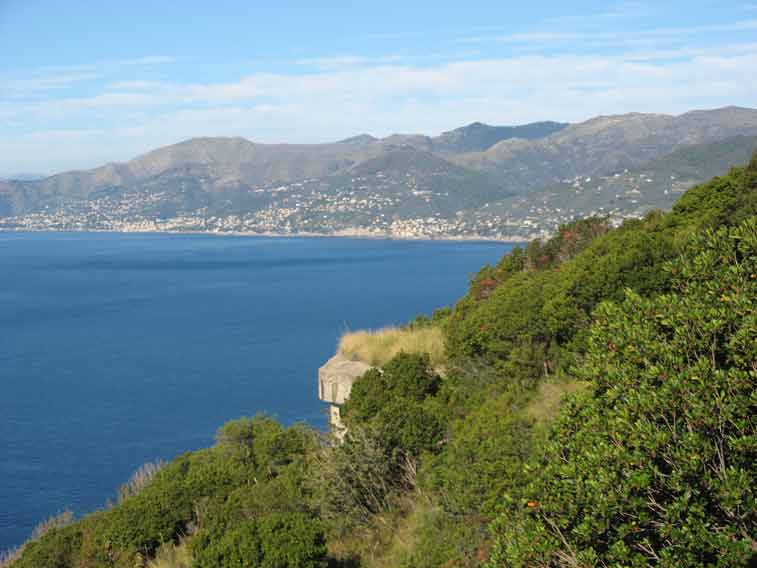

Il bunker N.5 visto durante l'avvicinamento

Immagine:
http://www.milistory.net/Public/data...0131710_72.jpg
48,01 KB
Il N.5 visto dall'esterno

Immagine:
http://www.milistory.net/Public/data...1013189_73.jpg
46,72 KB

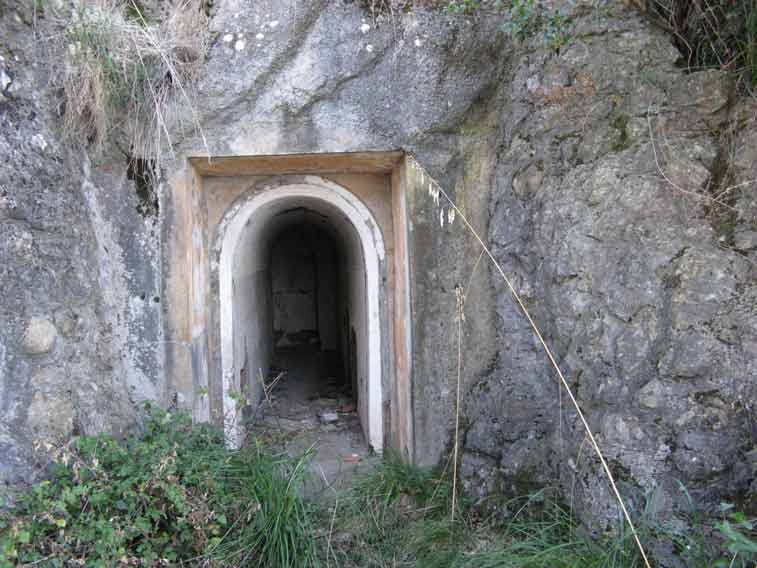

Accesso principale al bunker 5

Immagine:
http://www.milistory.net/Public/data...0131912_74.jpg
21,81 KB
Corridoio di accesso

Immagine:
http://www.milistory.net/Public/data...1013200_75.jpg
21,52 KB
Diramazione a T,a sx verso il deposito munizioni e a dx verso la casamatta

Immagine:
http://www.milistory.net/Public/data...0132152_76.jpg
23,02 KB

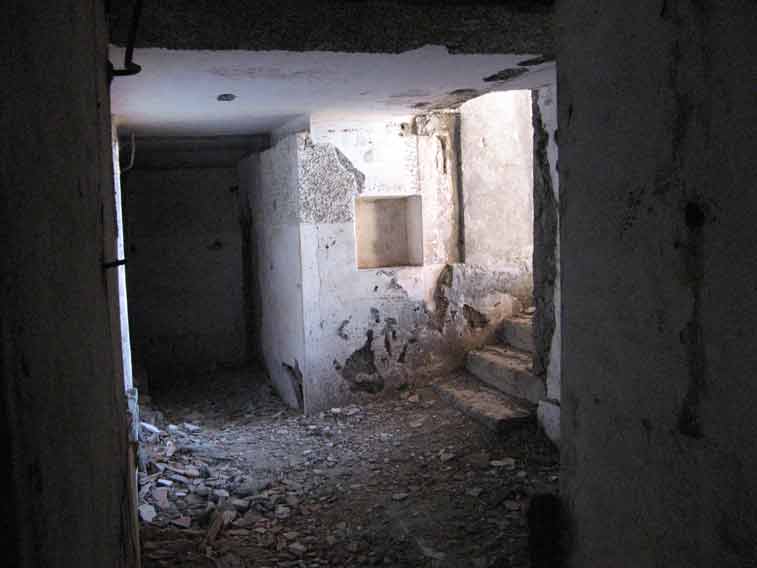

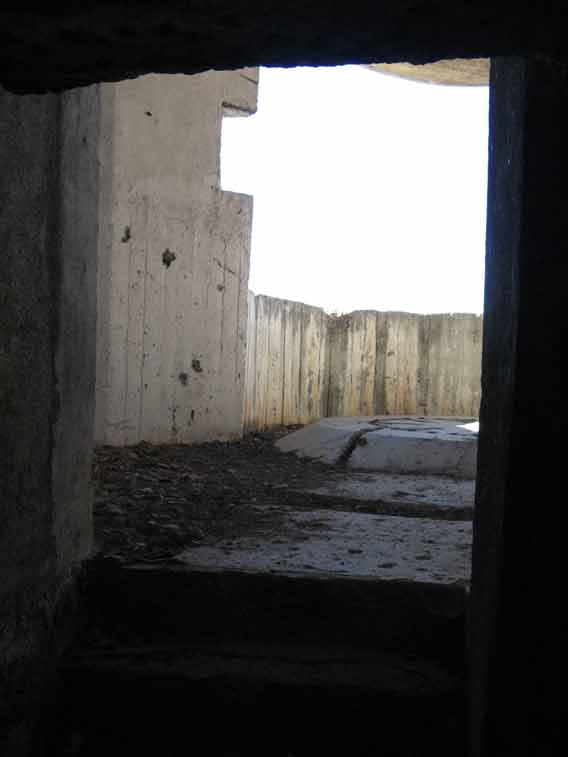

Accesso alla casamatta del pezzo

Immagine:
http://www.milistory.net/Public/data...0132241_77.jpg
15,84 KB
La casamatta

Immagine:
http://www.milistory.net/Public/data...0132325_78.jpg
15,65 KB

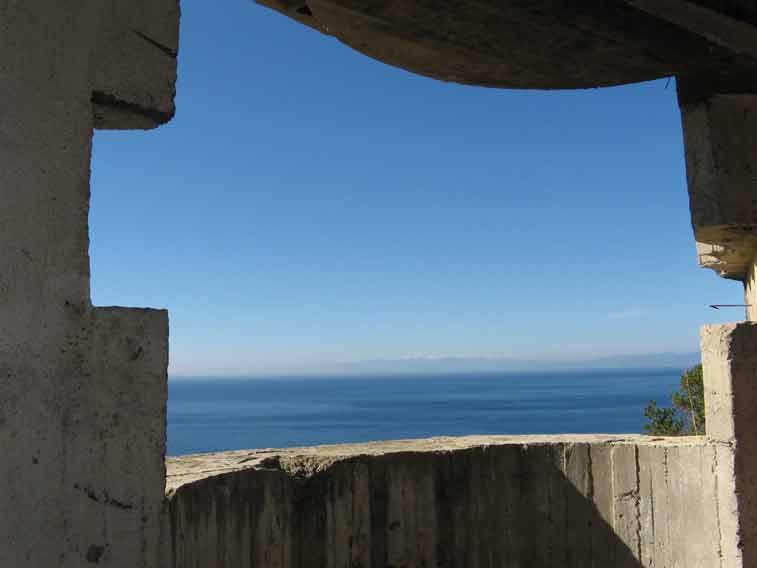

L'enorme apertura della cannoniera

Immagine:
http://www.milistory.net/Public/data...0132429_79.jpg
26,37 KB
Il basamento del Pezzo

Immagine:
http://www.milistory.net/Public/data...0132550_81.jpg
19,21 KB

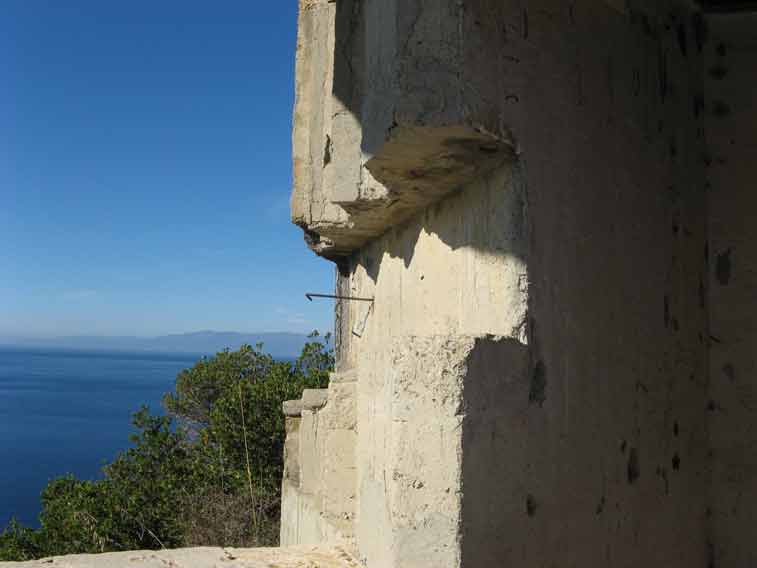

I gradoni laterali della cannoniera visti dall'interno

Immagine:
http://www.milistory.net/Public/data...0132655_82.jpg
14,39 KB

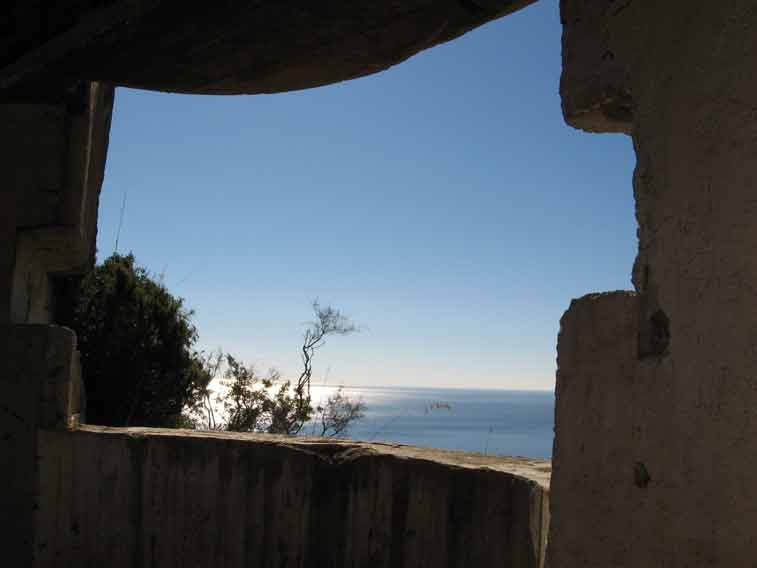

L'apertura della cannoniera

Immagine:
http://www.milistory.net/Public/data...0132911_83.jpg
29,75 KB

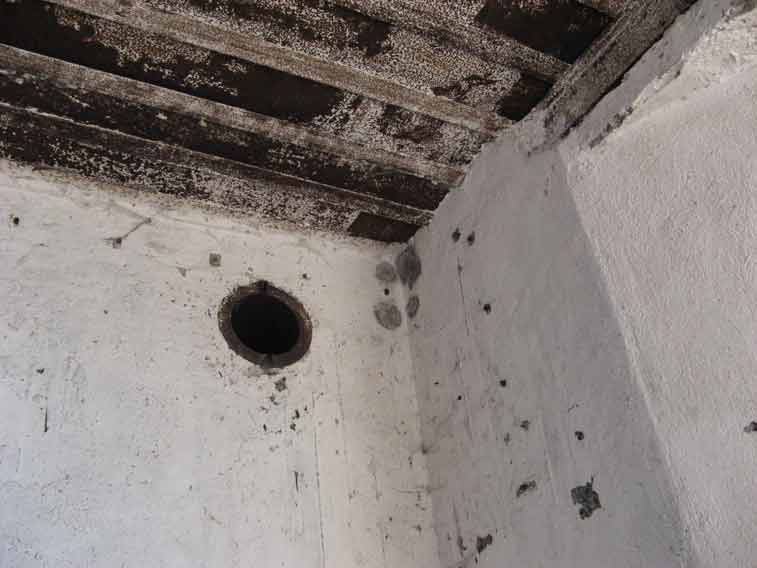

Presa d'aria pulita per la casamatta

Immagine:
http://www.milistory.net/Public/data...0133049_84.jpg
24 KB

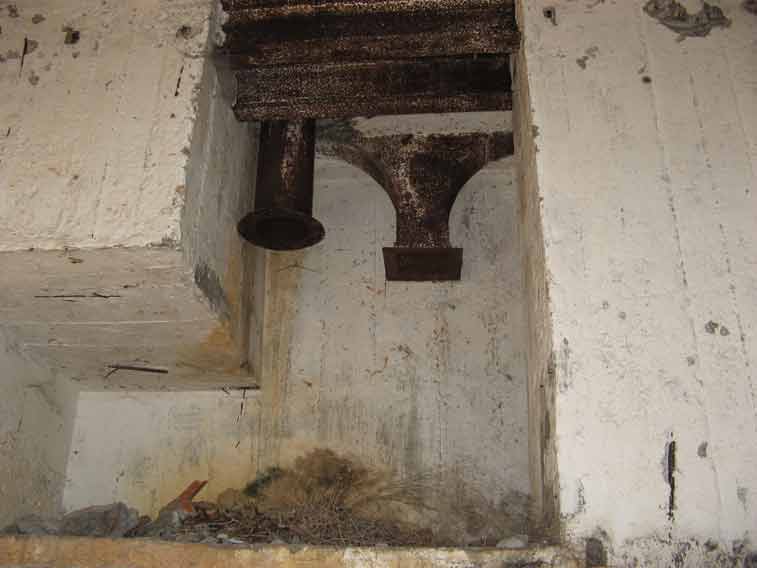

Resti dell'impianto di ventilazione della casamatta

Immagine:
http://www.milistory.net/Public/data...1013323_85.jpg
28,24 KB

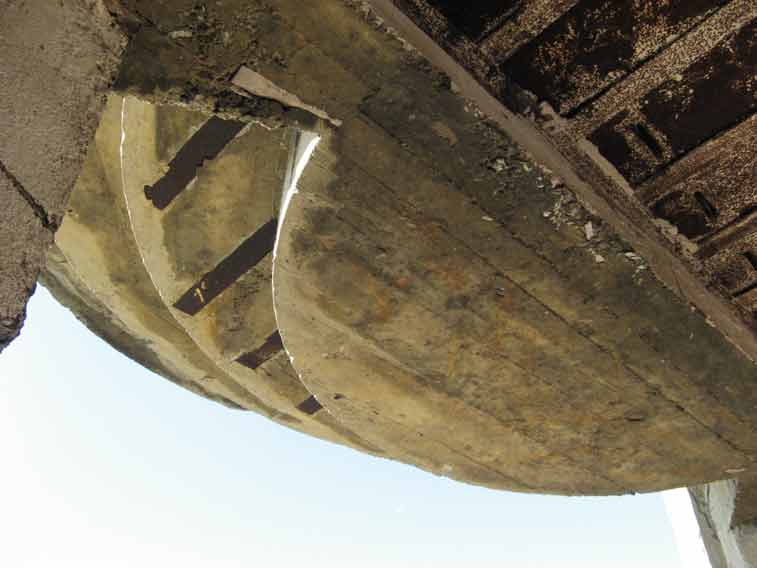

I gradoni superiori della casamatta

Immagine:
http://www.milistory.net/Public/data...0133316_86.jpg
23,36 KB
Si scende verso il deposito munizioni

Immagine:
http://www.milistory.net/Public/data...0133429_87.jpg
17,63 KB
Corridoio verso il deposito

Immagine:
http://www.milistory.net/Public/data...0133536_89.jpg
24,6 KB

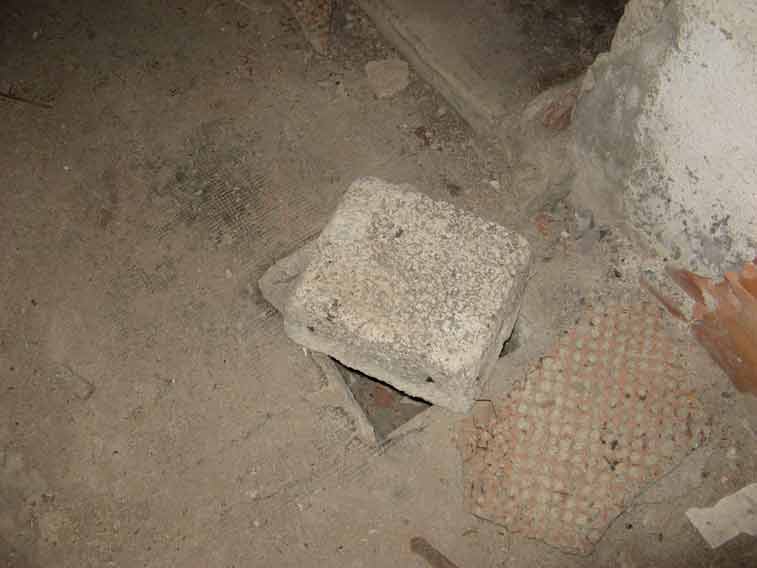

Tombino per il drenaggio dell'acqua

Immagine:
http://www.milistory.net/Public/data...0133637_88.jpg
16,66 KB

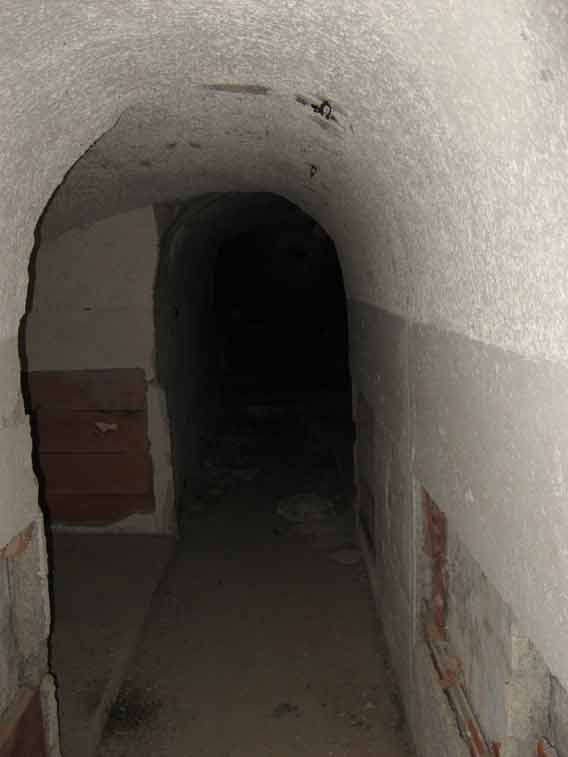

Accesso al deposito munizioni

Immagine:
http://www.milistory.net/Public/data...0133726_90.jpg
24,56 KB

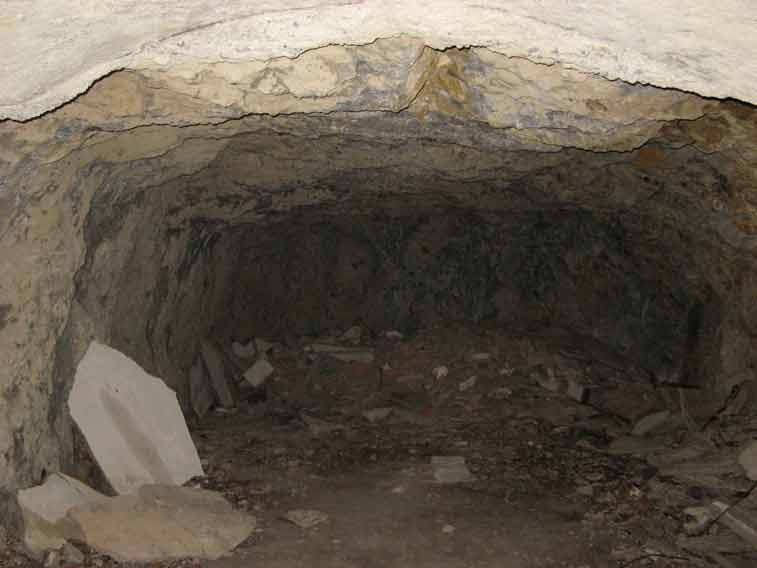

Il deposito munizioni,gran partedel rivestimento è crollato

Immagine:
http://www.milistory.net/Public/data...0133835_91.jpg
27,35 KB
Il deposito visto dal lato opposto

Immagine:
http://www.milistory.net/Public/data...0134012_92.jpg
21,49 KB

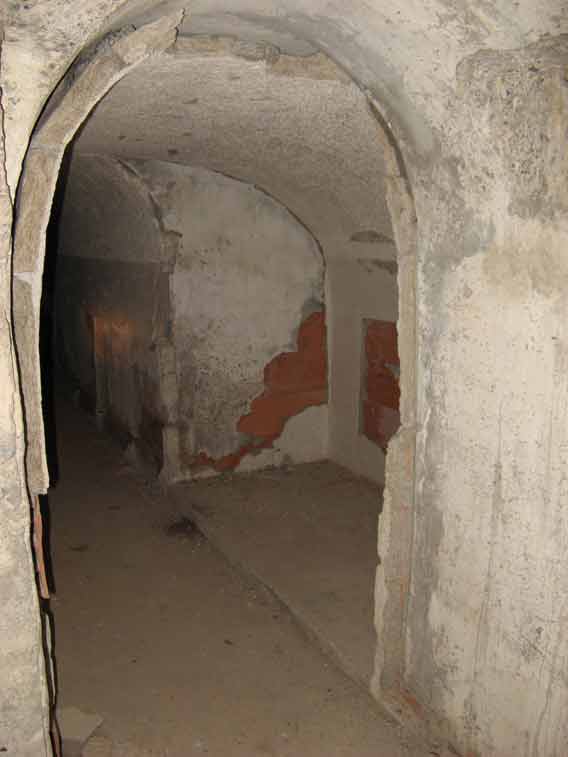

Corridoio e riservetta munizioni

Immagine:
http://www.milistory.net/Public/data...1013412_93.jpg
17,73 KB

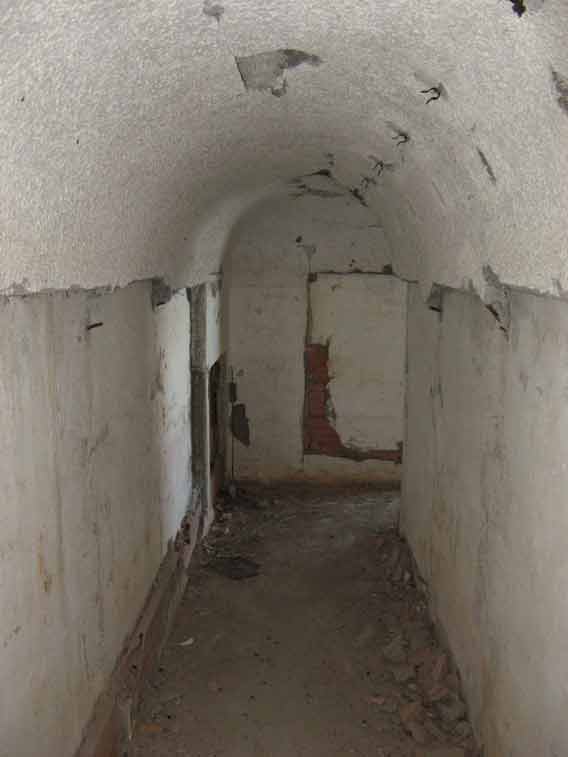

Verso l'uscita secondaria

Immagine:
http://www.milistory.net/Public/data...1013420_94.jpg
26,38 KB
L'uscita secondaria vista dall'interno

Immagine:
http://www.milistory.net/Public/data...0134321_95.jpg
62,22 KB

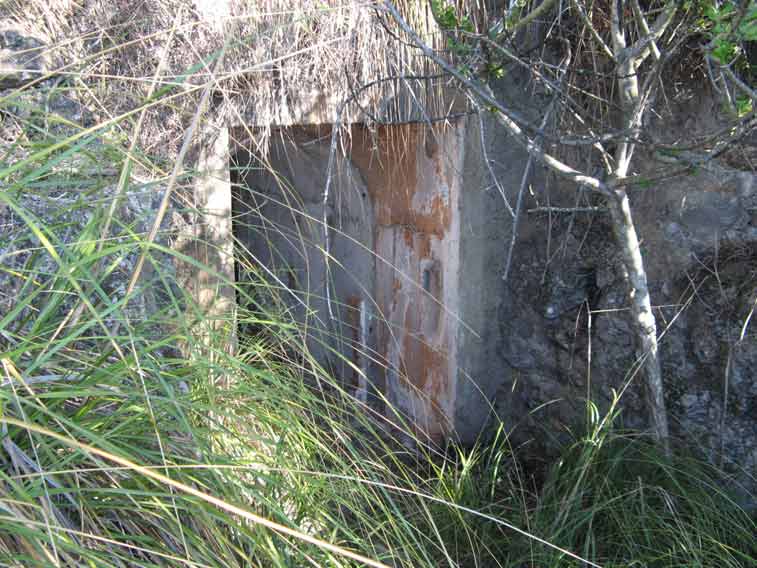

L'uscita secondaria vista dall'esterno

Immagine:
http://www.milistory.net/Public/data...0134439_96.jpg
38,44 KB

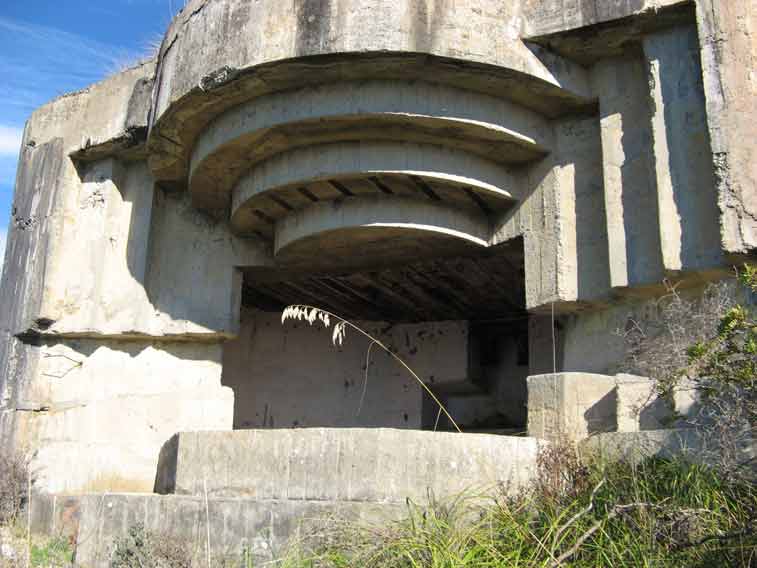

Vista esterna della cannoniera

Immagine:
http://www.milistory.net/Public/data...0134555_97.jpg
32,35 KB

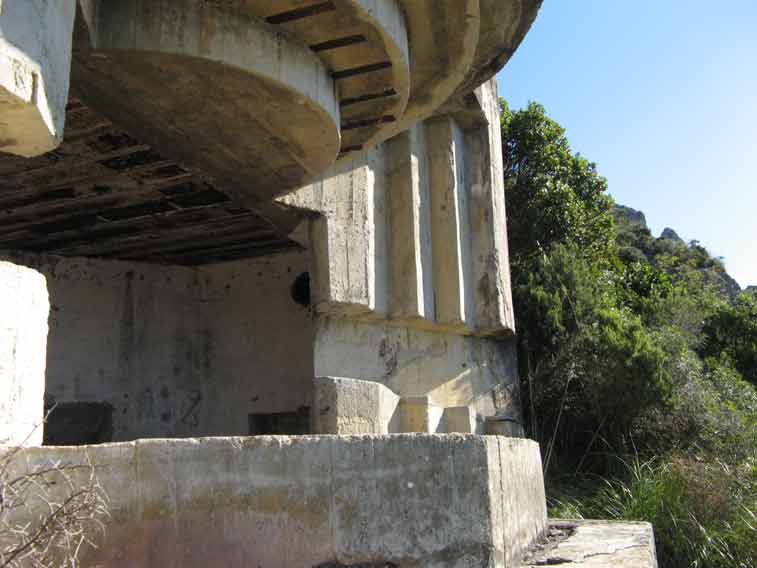

I gradoni laterali della cannoniera visti dall'esterno

Immagine:
http://www.milistory.net/Public/data...0134656_98.jpg
29,09 KB

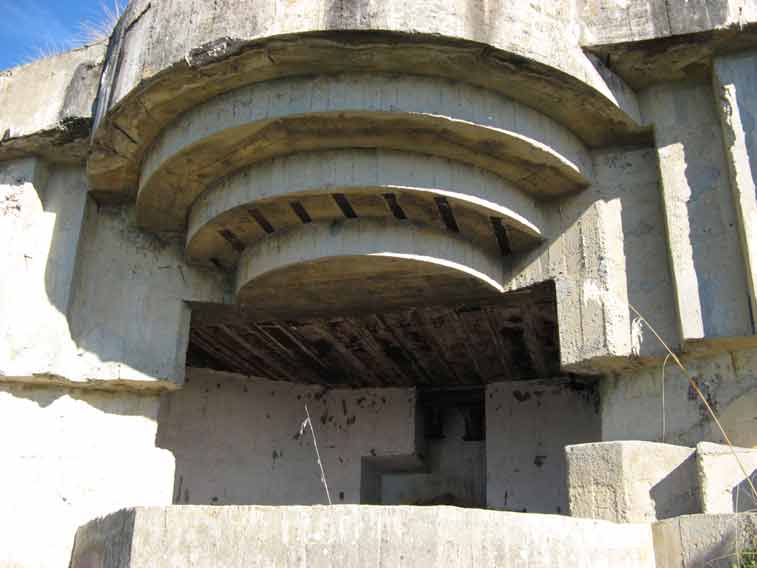

I gradoni superiori

Immagine:
http://www.milistory.net/Public/data...0134753_99.jpg
31,85 KB
Gradoni laterali

Immagine:
http://www.milistory.net/Public/data...134843_100.jpg
49,42 KB

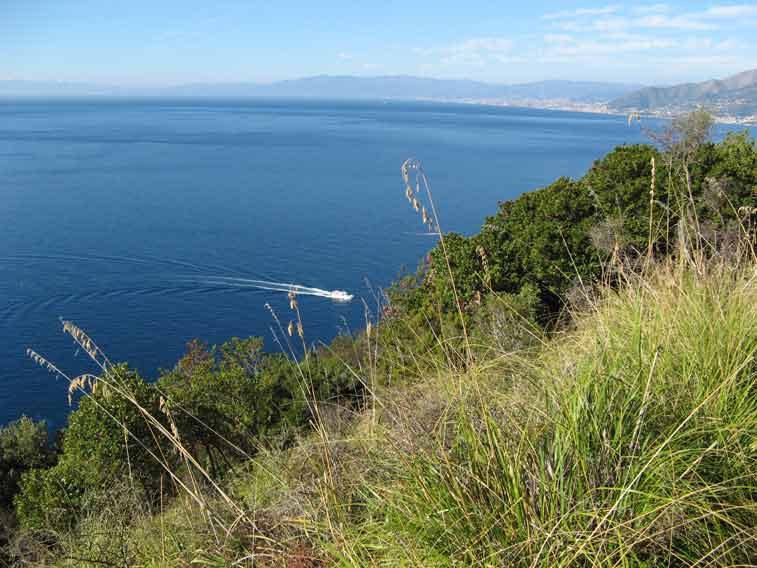

Uno sguardo al magnifico spettacolo che ci offre il Golfo del Tigullio e via verso il Bunker N.6

Immagine:
http://www.milistory.net/Public/data...135032_101.jpg
48,57 KB

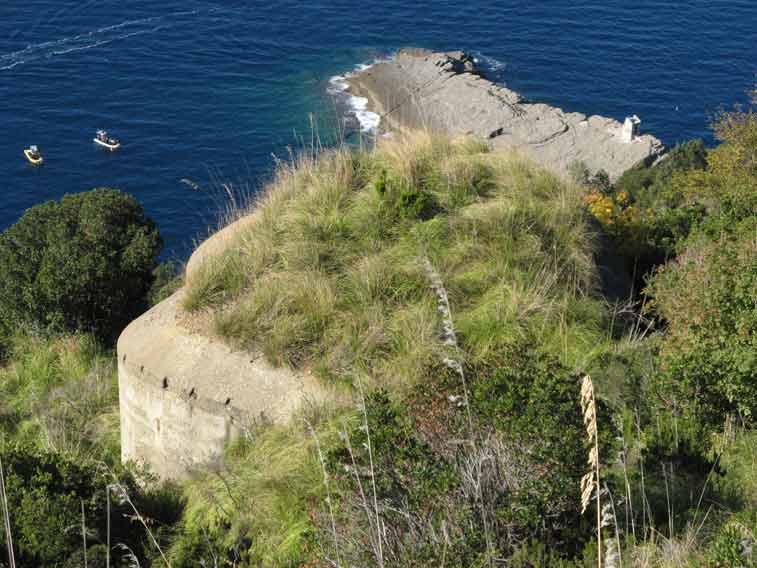

Il Bunker N.6 visto dall'alto,visibile sullo sfondo Punta Chiappa

Immagine:
http://www.milistory.net/Public/data...013520_102.jpg
42,72 KB
Il Bunker N.6 visto dall'esterno

Immagine:
http://www.milistory.net/Public/data...135314_103.jpg
58,93 KB
Accesso principale al Bunker 6

Immagine:
http://www.milistory.net/Public/data...135422_104.jpg
[size=3] 32,28 KB[/size=1

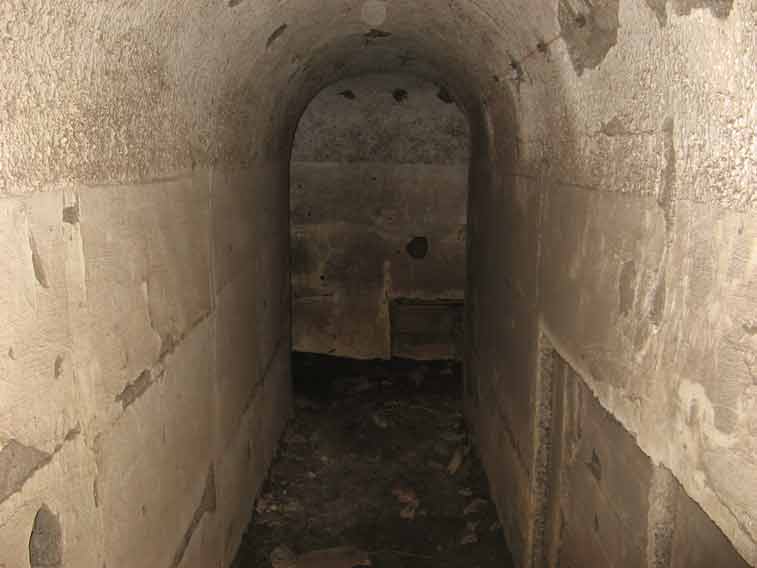

L'ingresso principale

Immagine:
http://www.milistory.net/Public/data...135546_105.jpg
22,53 KB
Corridoio di accesso

Immagine:
http://www.milistory.net/Public/data...135627_106.jpg
25,03 KB
Accesso alla casamatta del Pezzo

Immagine:
http://www.milistory.net/Public/data...135715_107.jpg
27,87 KB
L'interno della casamatta

Immagine:
http://www.milistory.net/Public/data...135757_108.jpg
24,53 KB
Il basamento del Pezzo

Immagine:
http://www.milistory.net/Public/data...135852_109.jpg
19,48 KB
L'apertura della cannoniera

Immagine:
http://www.milistory.net/Public/data...135951_110.jpg
27,93 KB
Il soffitto della cannoniera,si intravedono al centro le griglie del condotto di aspirazione dei fumi dell'arma

Immagine:
http://www.milistory.net/Public/data...014144_111.jpg
23,38 KB

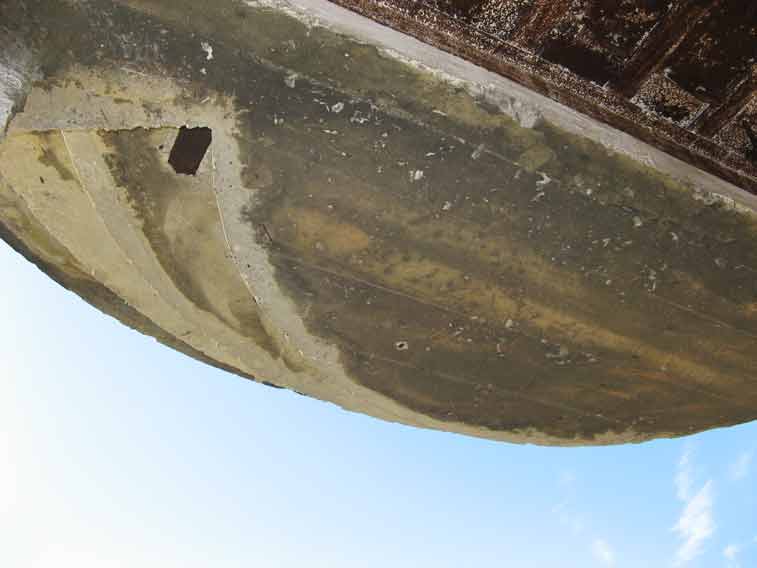

I gradoni superiori della cannoniera

Immagine:
http://www.milistory.net/Public/data...014244_112.jpg
16,23 KB

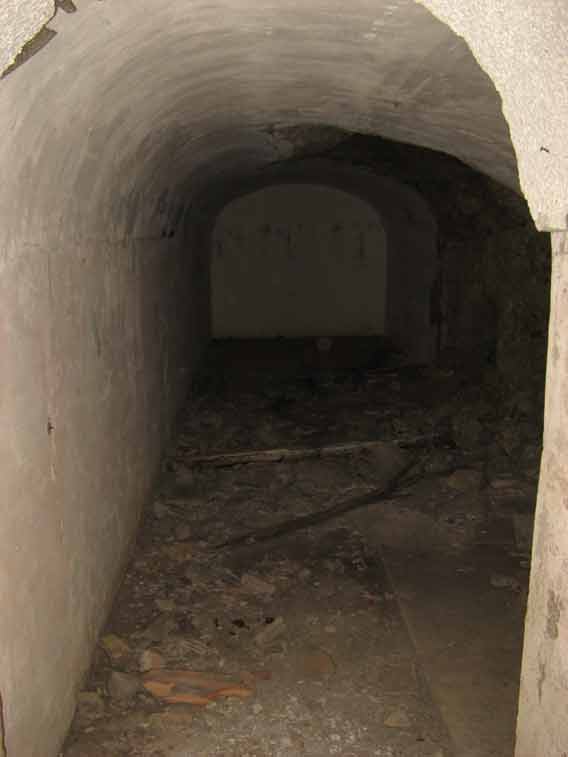

Accesso al deposito munizioni

Immagine:
http://www.milistory.net/Public/data...014341_113.jpg
19,02 KB

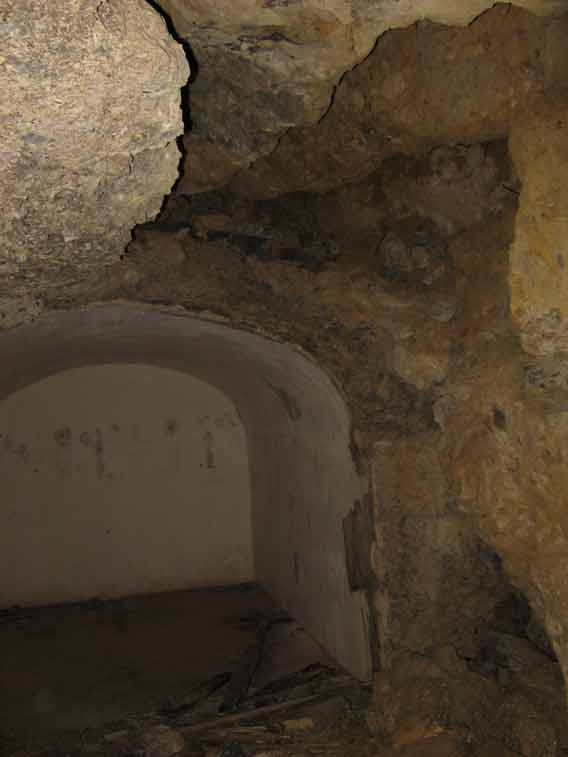

Il deposito munizioni,anche questo parzialmente crollato

Immagine:
http://www.milistory.net/Public/data...014445_114.jpg
15,49 KB

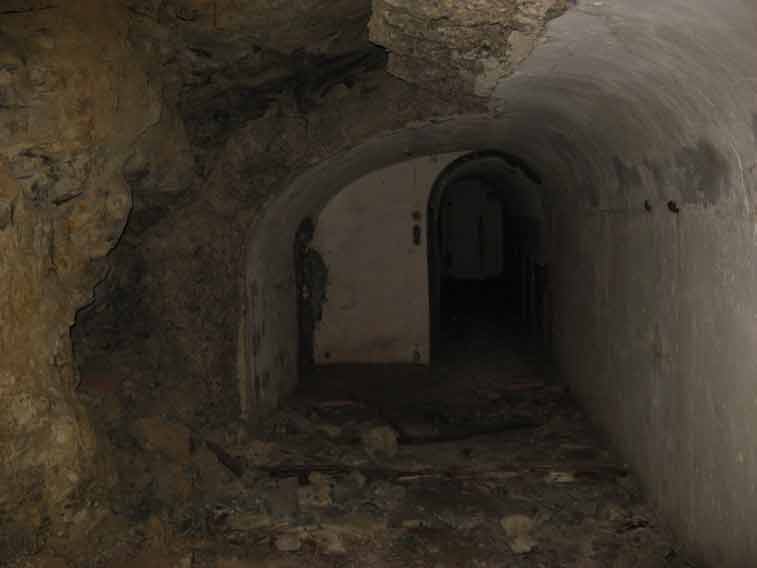

Il deposito visto dal lato opposto

Immagine:
http://www.milistory.net/Public/data...014541_115.jpg
16,43 KB

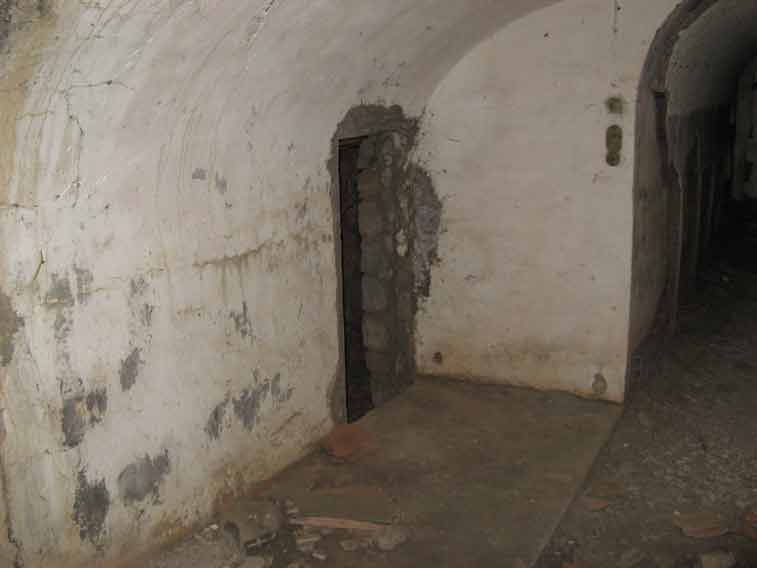

Visibile a sx la derivazione verso l'uscita secondaria

Immagine:
http://www.milistory.net/Public/data...014638_116.jpg
44,84 KB

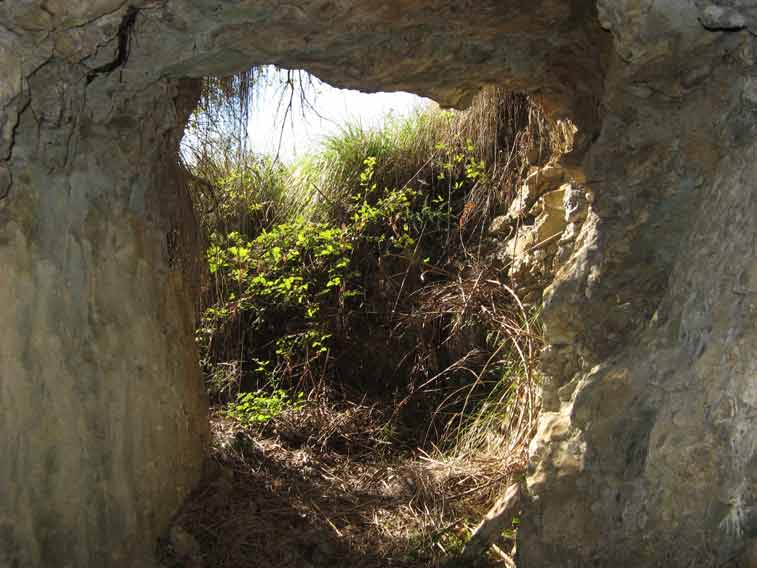

L'uscita secondaria,non rivestita,vista dall'interno.

Immagine:
http://www.milistory.net/Public/data...014755_117.jpg
31,41 KB

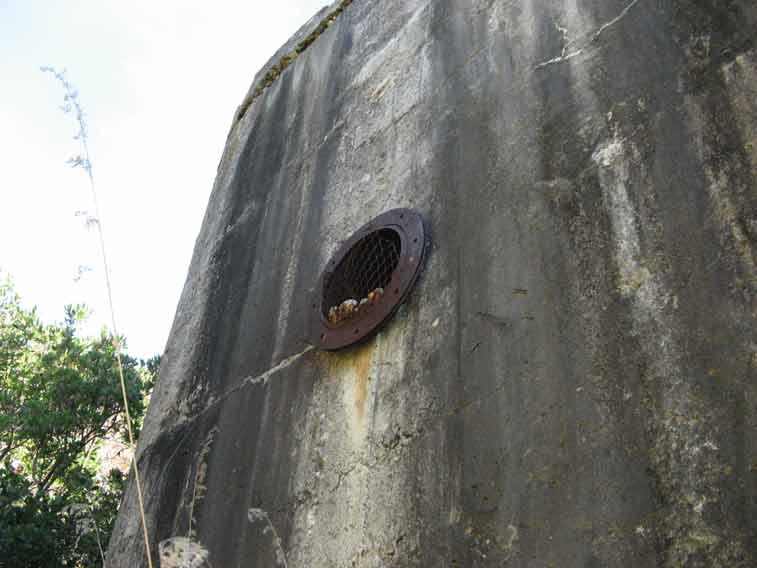

Presa d'aria

Immagine:
http://www.milistory.net/Public/data...014857_118.jpg
49,3 KB
Il bunker N.6 visto dai pressi dell'uscita secondaria

Ottimo reportage,Gianfranco!!!Inoltre sei stato doppiamente fortunato:hai trovato dei bunker ottimamente conservati ed anche una magnifica giornata.

Bellissimo reportage, Gianfranco, ed anche un bellissimo esempio della combinazione delle due "scuole dell'arte fortificatorio", quella italiana e quella tedesca!

Sensazionale,come al solito!Complimenti e grazie!

Mi sembra strano che uno della tua età* si meravigli del rivestimento in paglia e malta,fino a non molti anni fà* era di uso comune in tutte le case sopratutto per realizzare i soffitti.
Tutte le Opere che ho potuto visitare hanno adottato quel sistema,poco costoso ma efficace.
Se erano disponibili montavano dei panelli(sempre di paglia)già* confezionati ma normalmente dovevano arrangiarsi.
Per la fotoelettrica bisogna vedere se nelle immediate vicinanze poteva essere montato un gruppo elettrogeno di notevole potenza dato l'enorme consumo delle stesse.
La radio sicuramente nò.Infatti all'epoca si usavano le antenne filari che andavano stese orizzontalmente per vari metri .
Normalmente le(poche)radio disponibili erano ben al coperto e non in vista ed il collegamento con l'osservatorio era realizzato tramite telefono per ovvi motivi(uomini tanti-radio poche).
Era facile rimpiazzare l'uomo o il telefono,meno la radio e l'operatore.
Non è neanche da escludere che il basamento fosse usato per un telemetro.
Infatti montato nel bunker avrebbe avuto un minimo campo di visuale,il cannone viceversa ha un campo vastissimo.
Sono comunque tutte cose da vedere e da scoprire,ma d'altronde se sapessimo tutto che ci andremo a fare! Ciao

Lo stato dei depositi di munizioni starebbe ad indicare che gli ultimi abitanti,prima di andarsene,hanno fatto saltare le stesse.
Sarebbe bella vedere una foto storica,con i cannoni sul posto.

Ebbene si OKLAHOMA,lo devo confessare!!Non ero a conoscenza del sistema di isolamento con malta e paglia.Nelle opere del Vallo Alpino dalle mie parti non l'ho mai visto e neppure delle case di abitazione.Ma come dici giustamente tu non si finisce mai di imparare.Riguardo invece al basamento io continuo ad avere dubbi che servisse per il telemetro,in quanto non dobbiamo dimenticare che anche il bunker N.1 ubicato in località* Bricco serviva questa Batteria e sommando gli angoli visivi dei due bunker telemetrici si otteneva un campo visivo che andava da La Spezia a Genova.Come sempre resto in attesa di ulteriori delucidazioni.
[ciao2]Gianfranco

Il problema dei telemetri è questo.
Io non sono mai riuscito a vederne uno,quelli piccoli,diciamo da un metro o poco più sì ma credo che per una batteria di cannoni costieri ci voglia qualcosa di più.
Da notare,che sulle corazzate,il telemetro principale era largo quasi quanto la nave,parliamo di decine di metri,infatti più è largo,più è preciso.
Per questo immaginavo potesse essere così.
Qua da noi non esiste niente del genere,ma proverò andare a Pola che come tu saprai era una munitissima base navale cinta da una ventina di forti e forse scoprirò qualcosa.
Per la qualità* delle foto di ho già* fatto i complimenti in passato.
Ps.Io ho una figlia che studia alla Holden,chissa che non ci riesca di incontrarci e vedere qualcosa assieme. Ciao

Concordo con Gianfranco: trattandosi di strumenti costosi e delicati, i telemetri delle batterie costiere permanenti trovavano sistemazione o a scomparsa in ricovero o in strutture protette (tipo bunker per intenderci) normalmente riconoscibili rispetto a quelli destinati ad armi o semplice osservatorio dalla feritoia unica e completamente priva di supporti che interrompano la visuale e disturbino la collimazione.

La postazione di cui stiamo parlando è una batteria antinave "moderna" quindi nasce già* "elettrificata" e con tutte le sue linee elettriche e telefoniche di comunicazione addirittura interrate in pozzetto nelle posizioni più esposte

La composizione della batteria è tipica del periodo e della destinazione: armamento con 3-4 (più raro 6) pezzi da 152 in barbetta, pezzo da 120 per il tiro illuminante, riservette pronto impiego (parliamo di munizioni a bossolo metallico), deposito munizioni remoto (poterna o strada protetta di rifornimento), direzione tiro con telemetro interno o torretta telemetrica superiore, casermetta e rifugio per il peronale; la difesa contraerea quando prevista era affidata a mitragliere in impianto singolo o binato.

La presenza di grossi proiettori per il tiro è rilevabile ove esista in prossimità* adeguata stazione per la produzione di energia elettrica: diversamente si ricorreva ad impianti minori spesso carrellabili con proprio gruppo elettrogeno fisso o mobile

A La Spezia rientrano in questa tipologia le batterie Racchia, Ronca, Albini e De Lutti (la Garibaldi aveva struttura diversa e 6 pezzi)

In alcune si è assistito, come qui, al rimaneggiamento tedesco con installazione di copertura "schartenstande" (De Lutti e Ronca)

Ed ora un ragionamento da prendere con le molle...per tornare al basamento.

Non voglio sbilanciarmi sparandole grosse dal momento che per ora non ho documentazione certa riferita a questo luogo, ma ho appurato con discreta garanzia di esattezza la presenza di apparati tedeschi (FuMO e FuMB) in diverse batterie dell`arco ligure: se si trattasse di Wurzburg la somiglianza dei basamenti sarebbe notevole

Dalle immagini non mi pare si evidenzino tracce di esplosione: in ogni caso certamente non di quella dei depositi: in tal caso non credo proprio che l'amico Gianfranco avrebbe avuto modo di farci vedere queste interessanti immagini!

Oltre ai danneggiamenti subiti durante il conflitto ed ai crolli naturali, per molte di queste strutture è accaduto che civili si siano "divertiti" a gettare qualche bomba a mano ritrovata "per caso" in cantina e che militari ne abbiano fatto oggetto di esercitazione; altrove, anzichè affrontare costose operazioni di bonifica e a scanso di responsabilità* si è provveduto ad ostruire l'accesso facendo franare entrate e gallerie e non ultima l'attività* di recuperanti e "ricercatori" ha lasciato pesanti tracce.

Qui da noi abbiamo purtroppo esempio di tutte le tipologie di danneggiamento fino ad arrivare all'assurdo della concessione di opere di valore storico e architettonico a privati che ne fanno libero uso come stalla, maneggio, porcilaia, deposito di rottami e rifiuti senza che l' Ente concedente pretenda dal concessionario almeno un minimo di mantenimento, vietandogli di apportare modifiche strutturali e obbligandolo alla resa in pristino a fine concessione

Al radar non avevo pensato.
Potrebbe essere proprio la base del FumG 62 che aveva l'antenna abbastanza piccola,3 metri,adattissimo per quel'impiego.

Concordo pienamente con harris nell'attribuire il crollo parziale dei depositi munizioni a cause naturali.Nel corso della ricognizione in loco non ho notato alcun segno di esplosione.Inoltre visto il calibro dei proiettili in caso di esplosione del deposito del deposito non sarebbe rimasto praticamente nulla.Ho avuto occasine di vedere gli effetti di un'esplosione di proietti da 75 avvenuto in una riservetta di una batteria del Vallo Alpino e vi assicuro che gli effetti si notavano.Alcune voci propendono che i due bunker a tartaruga fossero armati con gli 88,qualcuno può confermare o smentire?
[ciao2]Gianfranco

Questa è una fortificazione gemella qua a Trieste,era montato un 88.
Potrebbe essere,non credo un calibro superiore per il peso dei proiettili da movimentare a mano.

Immagine:
http://www.milistory.net/Public/data...1151220_88.jpg
194,1*KB

L'idea che la Batteria,dopo il 1943 sia stata,da parte dei Tedeschi dotata di radar,non è assolutamente buttata per aria,anzi è da approfondire.Da parte mia mi avevano incuriosito,relativamente al Bunker N.2 sia il basamento superiore oggetto delle discussioni,sia all'interno del bunker il piccolo basamento che riporto in fotografia(molto più piccolo del normale basamento supporto telemetro)
Potrebbe essere stato destinato a supportare qualche apparecchiatura in relazione al sopracitato Radar?
[ciao2]Gianfranco


Immagine:
http://www.milistory.net/Public/data...8_IMG_2273.jpg
27,64*KB
Il piccolo basamento all'interno del Bunker N.2

Le batterie costiere da 152mm. tutte costruite dal 1928 in poi, avevano, a seconda della loro posizione, due tipi di telemetri:
per esempio la Dante de Lutti e la Gregorio Ronca montavano due telemetri GOERZ di 2,70 metri di base, montati su torrette girevoli di acciaio (70 sfere garantivano la rotazione effettuata esclusivamente a mano), torrette fissate mediante 20 chiavarde da 24 mm. ad un "bunker" sottostante in calcestruzzo.
Esisteva anche una "tettoia" standardper la mimetizzazione, dove venivano fissati teli o reti.
Sempre telemetri GOERZ ma di base 4 metri in appositi apprestamenti e torrette girevoli sparsi per il golfo.
Ho molti disegni e progetti a riguardo dei telemetri ed appena sono in grado di mandare delle immagini ve le invio.
Ho visto il faldone riguardante i disegni costruttivi ed i progetti della batteria di camogli, appena ho tempo faccio le copie e ve le mando attraverso Harris (se è d'accordo).
ciao

Per STEFANO:
Come già* detto precedentemente ogni notizia sulla batteria di Camogli è per me,e penso per molti altri graditissima.Se poi riuscisti anche a postare i disegni costruttivi sarebbe veramente il MASSIMO.[ciao2]e grazie.Gianfranco

Ummmmm...... la scudatura.....
Harris aiuto !!!!!

Eh sì, Stefano, la scudatura mi sembra pittosto quella di un impianto R.M.

I due sportellini mi ricordano qualcosa di visto "dal vero" ma così sui due piedi non riesco a inquadrarlo.

Escluderei l' 88 in quanto dovrebbero in ogni caso essere visibili, fuori dallo scudo, recuperatore idropneumatico ed equilibratori.

Propenderei per un ns. 100/47 (classico impianto per torpediniere) ma vedrò se trovo qualche documento più probante

A titolo di solo esempio:

Immagine:
http://www.milistory.net/Public/data...iniere%201.jpg
106,48*KB

Allora, visto che la mia supposizione sulla presenza di apparati di radio localizzazione e D.T in battertie costiere liguri gestite da truppe tedesche non è stata rigettata come blasfema, potremmo ipotizzare che l'"ospite" di alcuni "nostri" basamenti dalla strana conformazione e collocazione sia un impianto tipo questo (fotografato sul Vallo Atlantico)

Immagine:
http://www.milistory.net/Public/data...93434_wurz.jpg
76,04*KB

La documentazione cui ho potuto accedere darebbe la presenza (da verificare) di FuMG a: Sanremo, Imperia, Alassio, Varazze, La Spezia, Pietrasanta.

Direi che val la pena di cominciare ad indagare...

Ciao, super complimenti per il reportage!

eccezzziunale veramente!

Complimenti

Ti ricorda mica il pezzo che abbiamo visto al Maseo Navale??

Con questa terza ed ultima parte,che rigurda i locali logistici ed i due tunnel in caverna termino la trattazione della 201a Batteria del Regio Esercito ubicata nel Comune di Camogli.Buona visione.
[ciao2]Gianfranco
Per eventuali visite:

Per prenotazioni e informazioni:
tel. +39-010–2345 636 fax.+39-010- 2465 422
info@incomingliguria.it - www.parcoportofino.it



Immagine:
http://www.milistory.net/Public/data...220714_119.jpg
59,8 KB

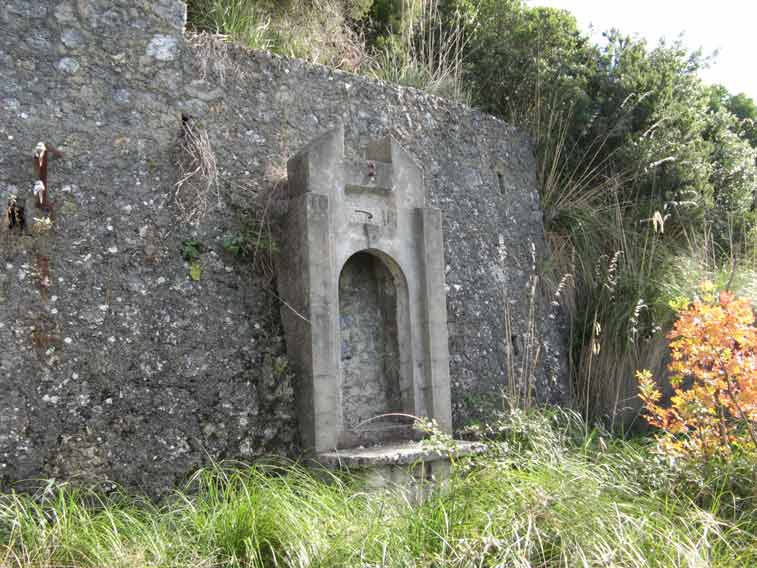

Il piccolo altare,ubicato a S dei fabbricati

Immagine:
http://www.milistory.net/Public/data...220850_120.jpg
60,48 KB

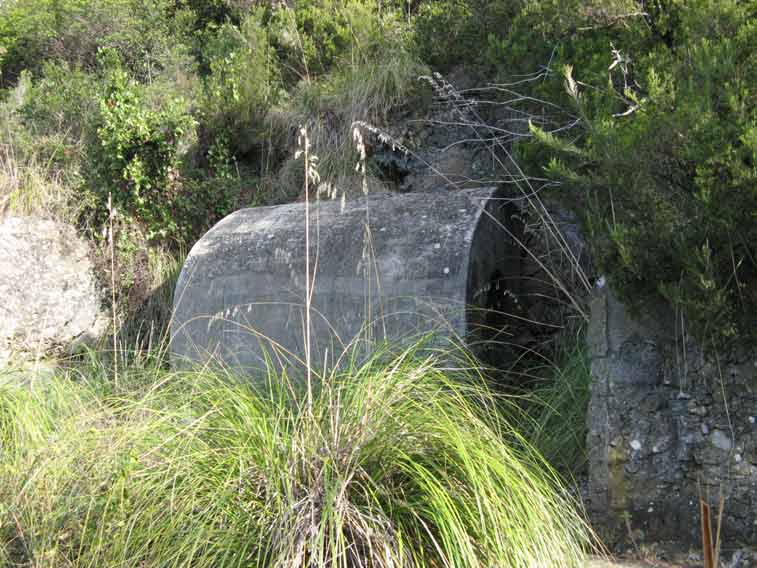

L'ingresso del tunnel N.1

Immagine:
http://www.milistory.net/Public/data...220957_121.jpg
14,9 KB

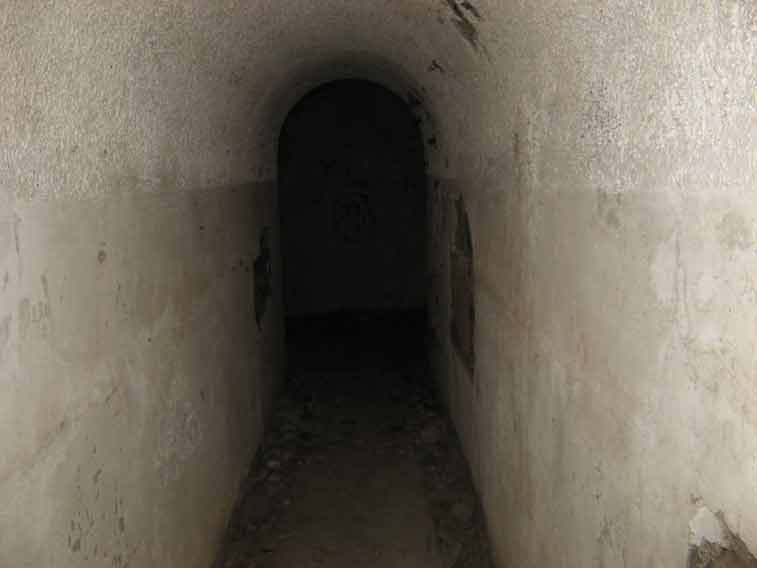

L'interno del tunnel

Immagine:
http://www.milistory.net/Public/data...201125_122.jpg
17,41 KB

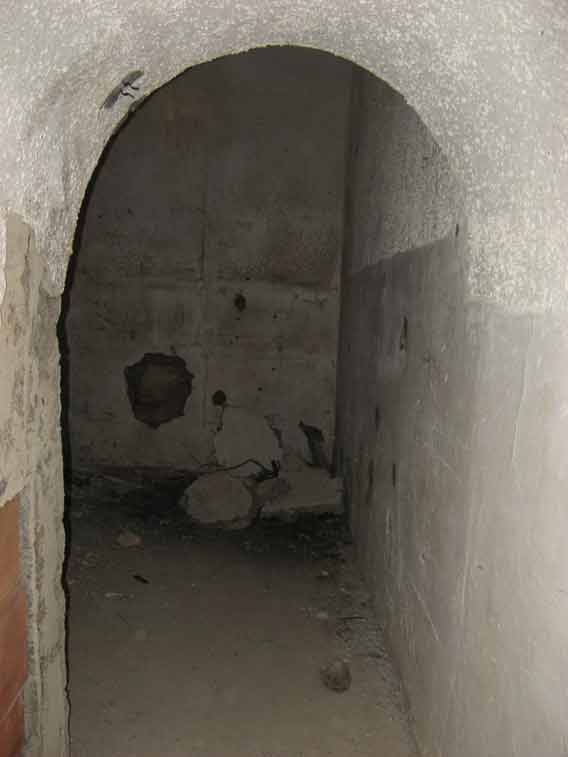

Accesso al deposito

Immagine:
http://www.milistory.net/Public/data...220128_123.jpg
13,83 KB
Il lato N del deposito

Immagine:
http://www.milistory.net/Public/data...201249_124.jpg
21,34 KB

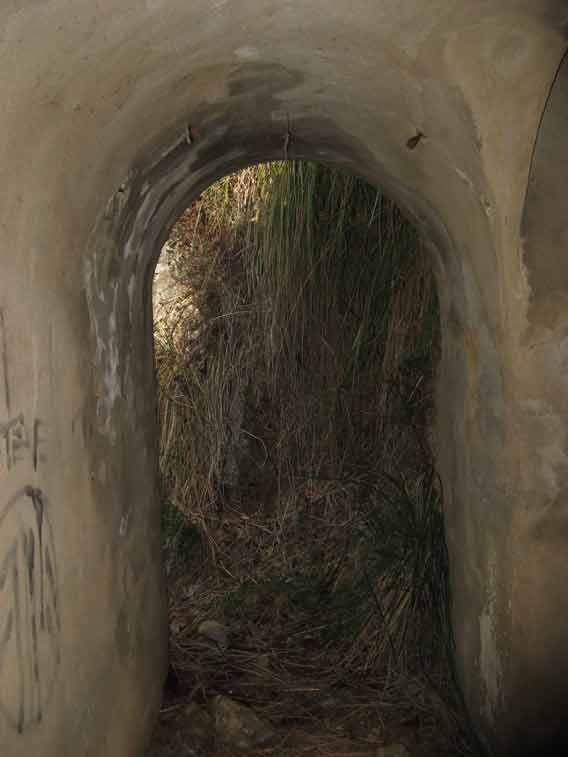

L'uscita vista dall'interno

Immagine:
http://www.milistory.net/Public/data...201335_125.jpg
12,88 KB

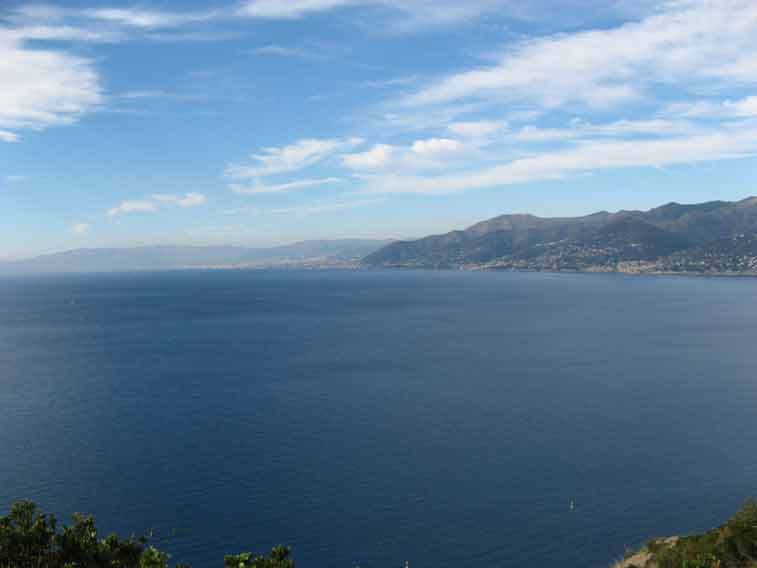

Prima di accedere al tunnel N.2 ci godiamo ancora la vista su Genova

Immagine:
http://www.milistory.net/Public/data...201453_126.jpg
58,6 KB

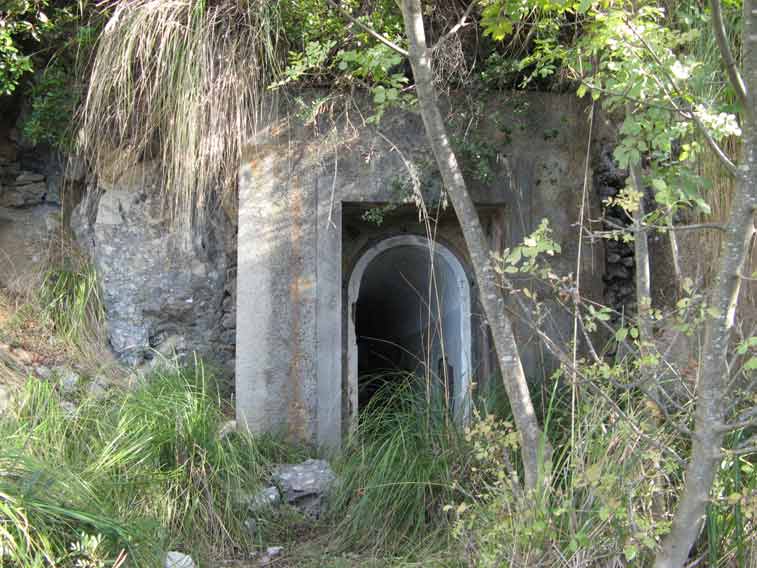

L'ingresso del tunnel n.2

Immagine:
http://www.milistory.net/Public/data...201622_127.jpg
18,24 KB
Coridoio di accesso

Immagine:
http://www.milistory.net/Public/data...201721_128.jpg
22 KB

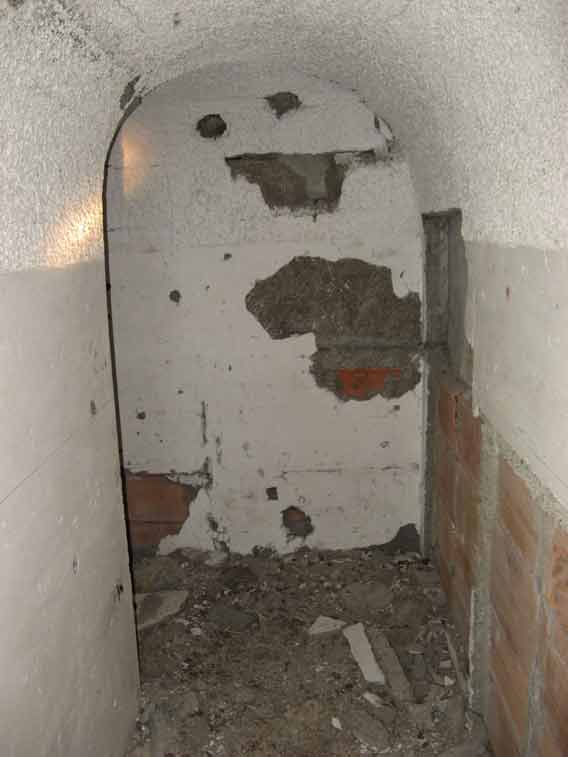

L'inizio della doppia svolta a baionetta vista dall'esterno

Immagine:
http://www.milistory.net/Public/data...201835_129.jpg
15,63 KB

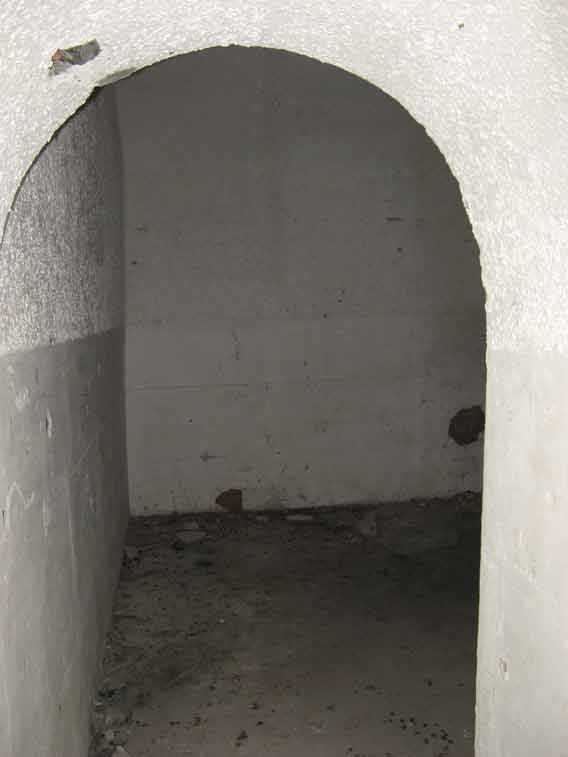

Accesso al ricovero

Immagine:
http://www.milistory.net/Public/data...201933_130.jpg
17,02 KB
Il lato S del ricovero con la scritta in tedesco

Immagine:
http://www.milistory.net/Public/data...202034_131.jpg
14,98 KB
Traduzione:"non giocare con un fucile perchè potrebbe essere carico"

Immagine:
http://www.milistory.net/Public/data...202339_132.jpg
22,6 KB

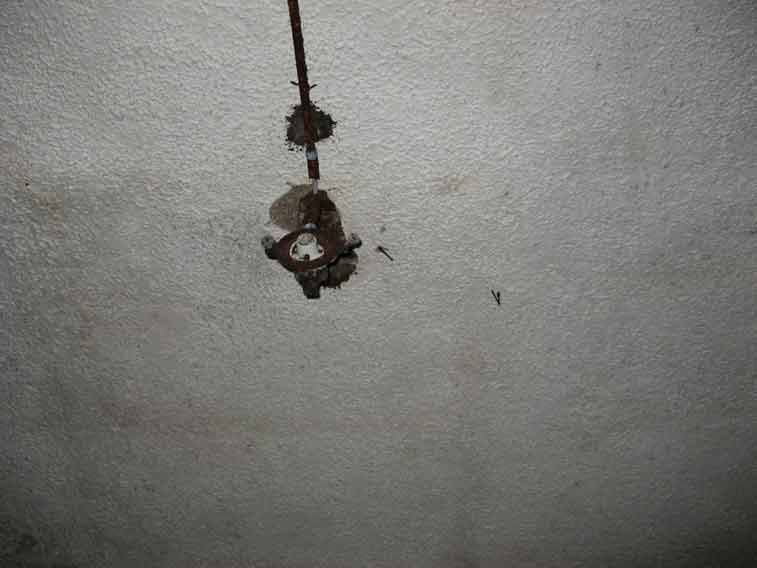

Resti dell'impianto di illuminazione

Immagine:
http://www.milistory.net/Public/data...202432_133.jpg
14,78 KB

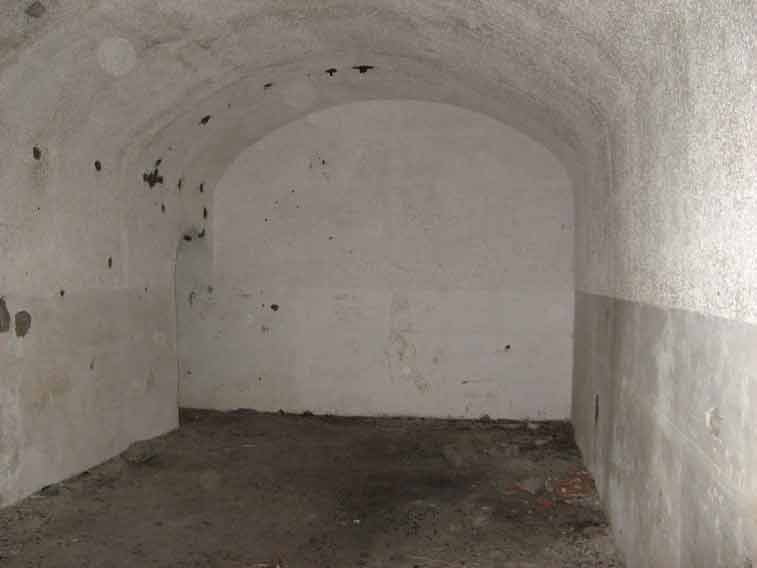

Il lato N del ricovero

Immagine:
http://www.milistory.net/Public/data...202517_134.jpg
15,46 KB
La svolta a baionetta vista dall'interno

Immagine:
http://www.milistory.net/Public/data...220269_135.jpg
19,68 KB
L'uscita del tunnel

Immagine:
http://www.milistory.net/Public/data...202654_136.jpg
28,37 KB

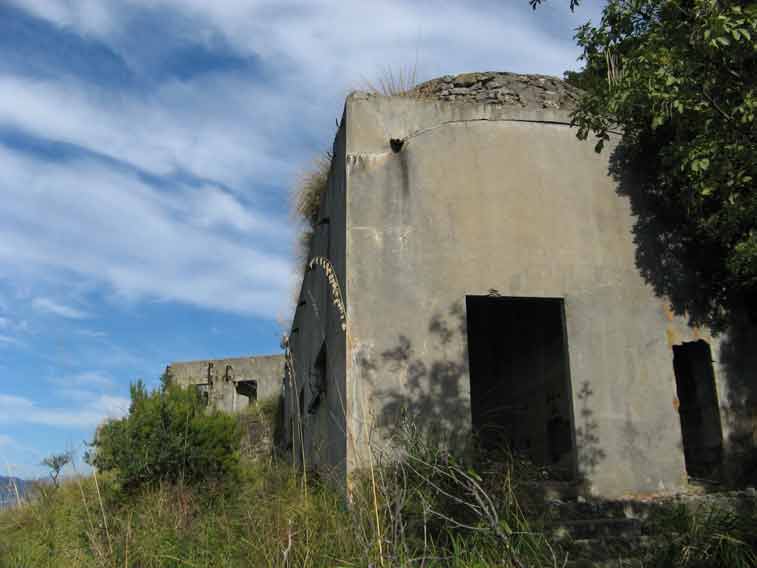

Locale infermeria,lato S

Immagine:
http://www.milistory.net/Public/data...202754_137.jpg
39,9 KB

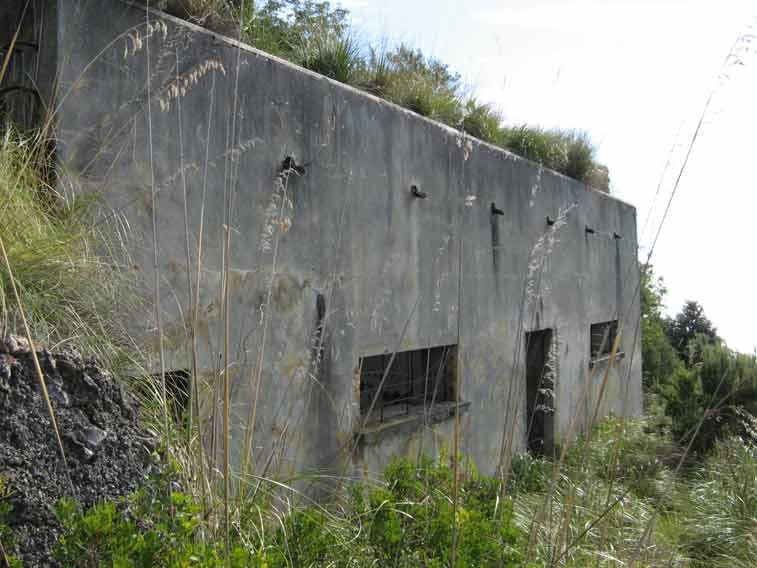

Infermeria lato W

Immagine:
http://www.milistory.net/Public/data...202914_138.jpg
23,14 KB

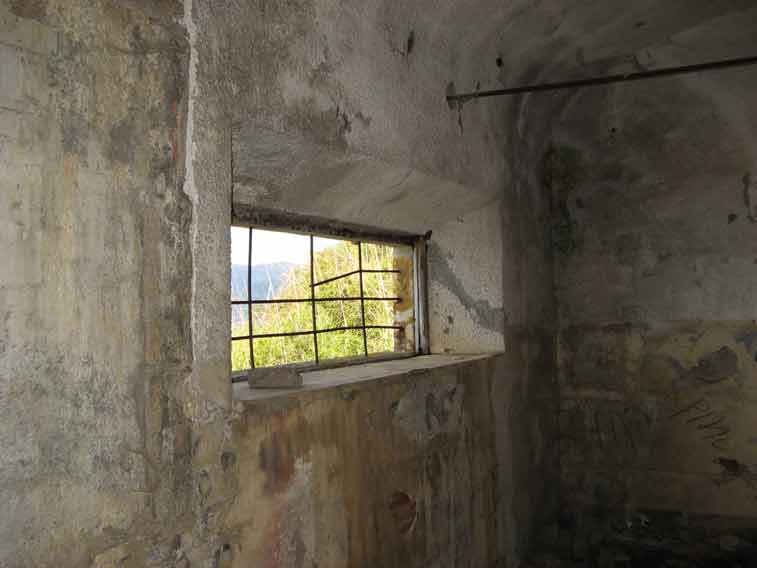

Finestra dell'infermeria

Immagine:
http://www.milistory.net/Public/data...220300_139.jpg
27,34 KB

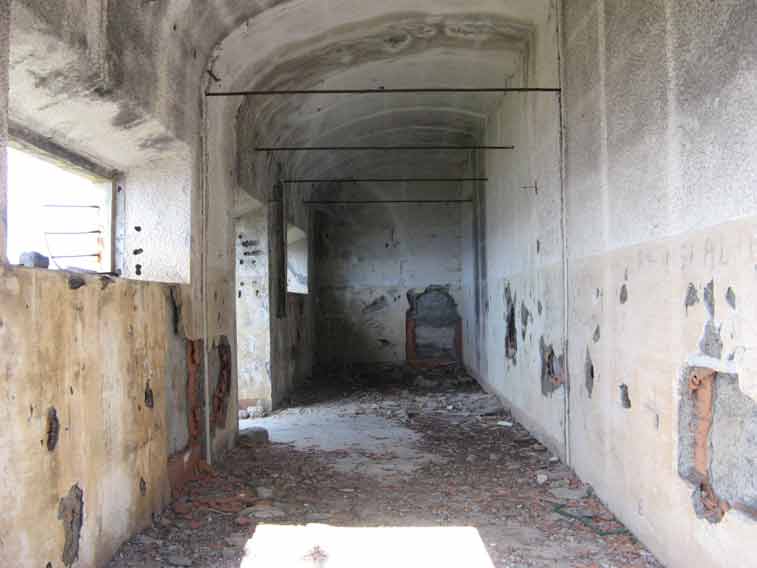

Interno dell'infermeria

Immagine:
http://www.milistory.net/Public/data...203049_141.jpg
38,97 KB

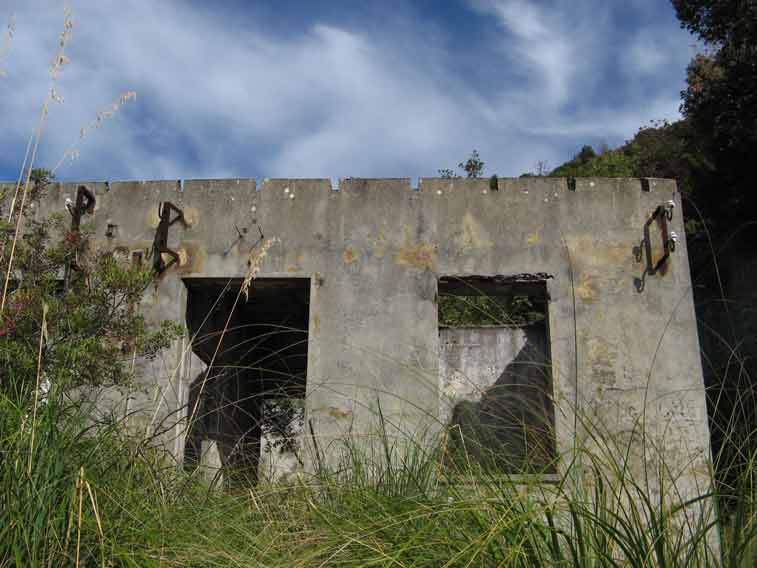

Locale comando-uffici,lato S

Immagine:
http://www.milistory.net/Public/data...203150_142.jpg
24,8 KB

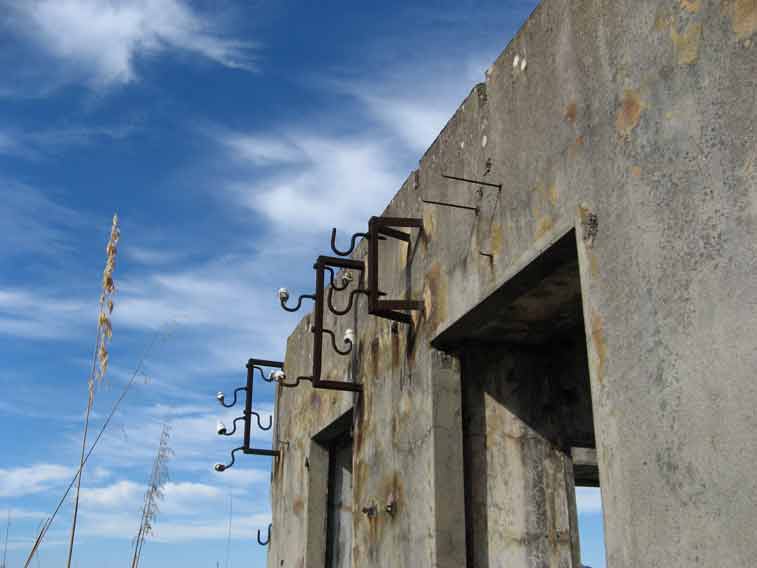

Resti della linea elettrica

Immagine:
http://www.milistory.net/Public/data...203244_143.jpg
33,77 KB

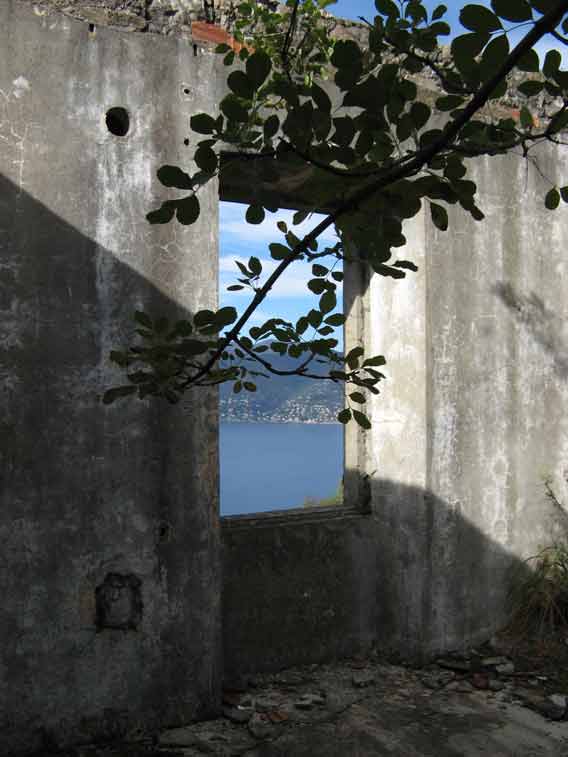

Interno del locale comando

Immagine:
http://www.milistory.net/Public/data...203341_144.jpg
46,41 KB

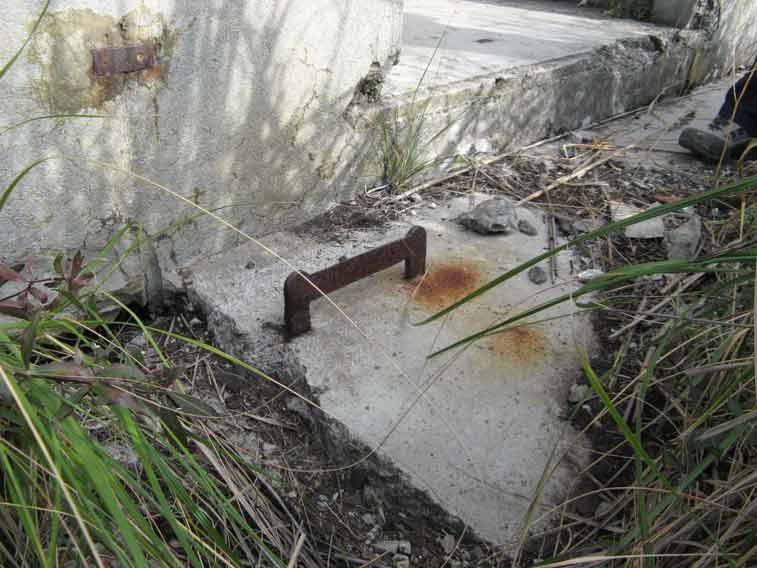

Il pulisciscarpe a lama,ubicato di fronte all'ingresso del Comando

Immagine:
http://www.milistory.net/Public/data...203516_145.jpg
27,08 KB

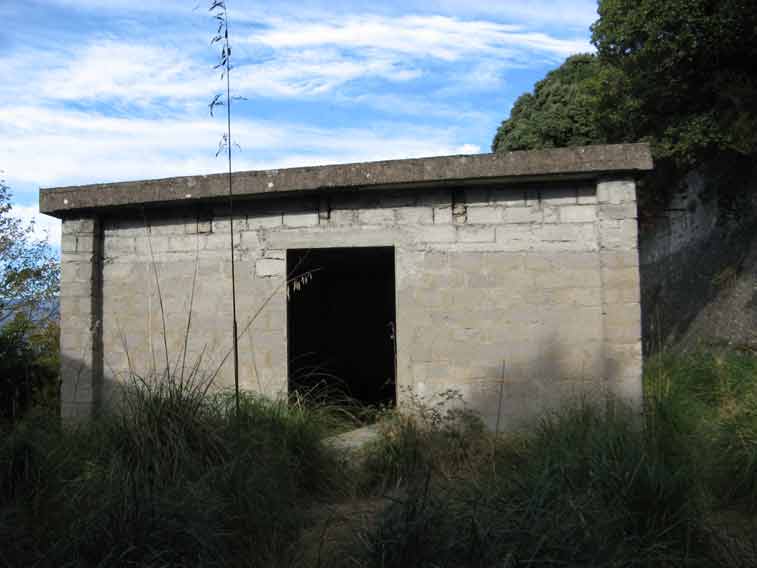

Fabbricato adibito a dormitorio,il lato S

Immagine:
http://www.milistory.net/Public/data...203616_146.jpg
42,04 KB
Dormitorio,lato E

Immagine:
http://www.milistory.net/Public/data...220378_147.jpg
42,49 KB
Dormitorio,lato W

Immagine:
http://www.milistory.net/Public/data...203813_148.jpg
25,69 KB
Iscrizione sull'ingresso lato E

Immagine:
http://www.milistory.net/Public/data...220396_149.jpg
19,56 KB

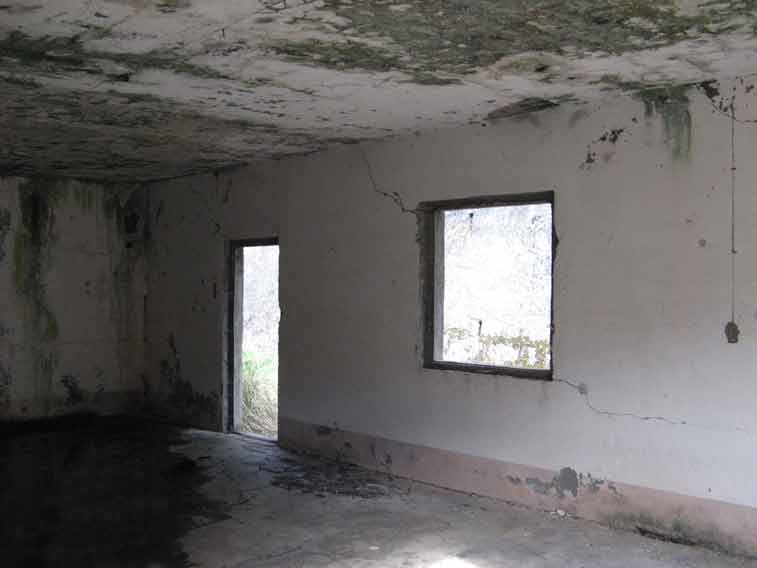

Interno dormitorio

Immagine:
http://www.milistory.net/Public/data...203952_150.jpg
16,44 KB

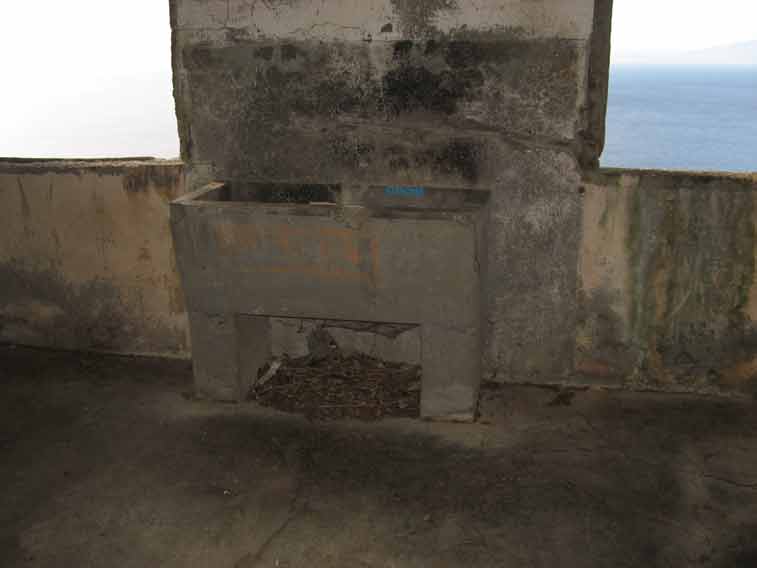

Lavabo interno

Immagine:
http://www.milistory.net/Public/data...204035_151.jpg
23,04 KB

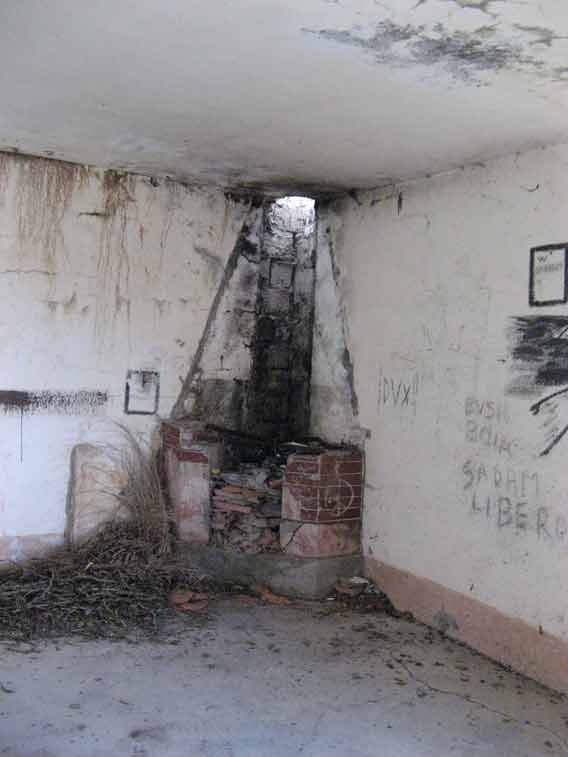

Caminetto interno

Immagine:
http://www.milistory.net/Public/data...204115_152.jpg
15,5 KB

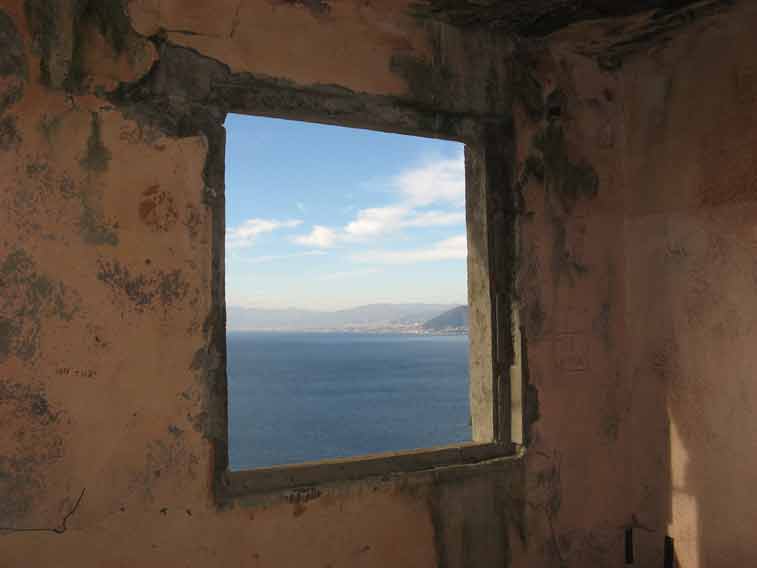

Finestra,lato interno

Immagine:
http://www.milistory.net/Public/data...204244_153.jpg
34,65 KB

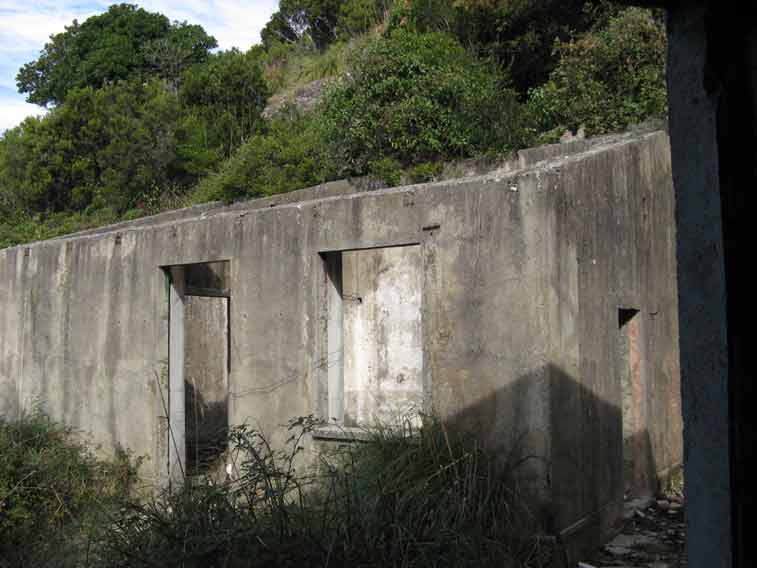

Fabbricato adibito a cucina-lavanderia

Immagine:
http://www.milistory.net/Public/data...204347_154.jpg
51,47 KB

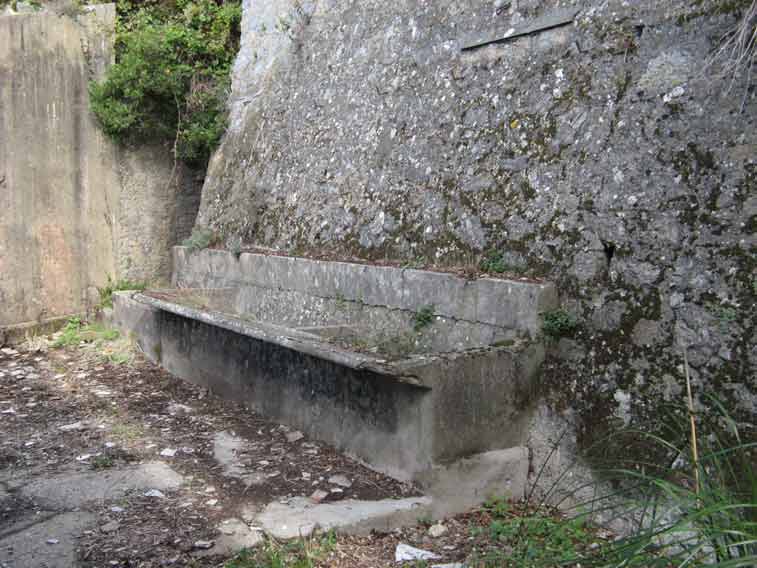

Lavabo esterno

Immagine:
http://www.milistory.net/Public/data...204527_155.jpg
40,79 KB
Il magazzino visto dall'alto

Immagine:
http://www.milistory.net/Public/data...204625_156.jpg
50,48 KB
L'ingresso del magazzino,lato N

Immagine:
http://www.milistory.net/Public/data...204724_157.jpg
27,53 KB

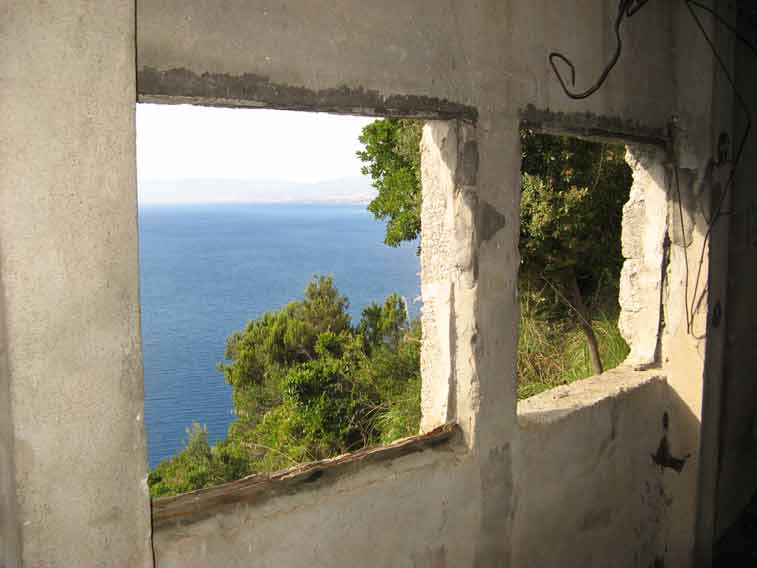

Finestre del magazzino

Immagine:
http://www.milistory.net/Public/data...204813_158.jpg
48,51 KB

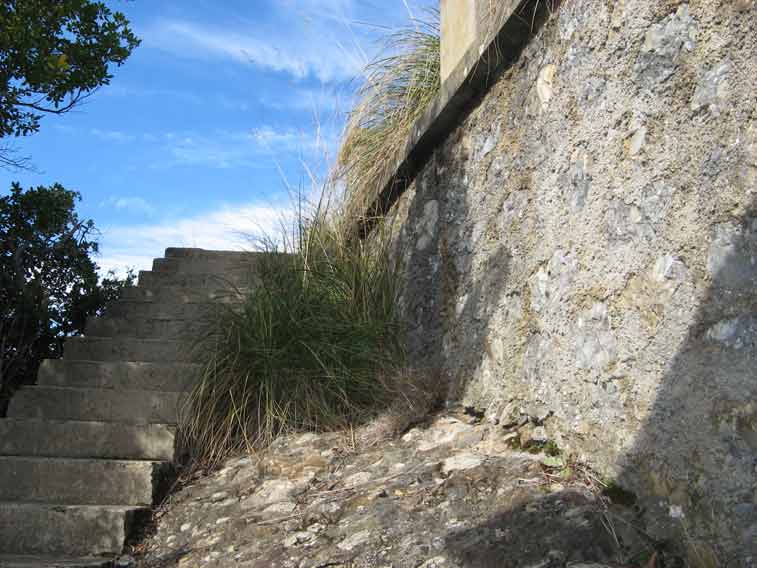

Scala di accesso al magazzino

Immagine:
http://www.milistory.net/Public/data...204911_159.jpg
41,56 KB
Le latrine

Immagine:
http://www.milistory.net/Public/data...205010_160.jpg
46,59 KB

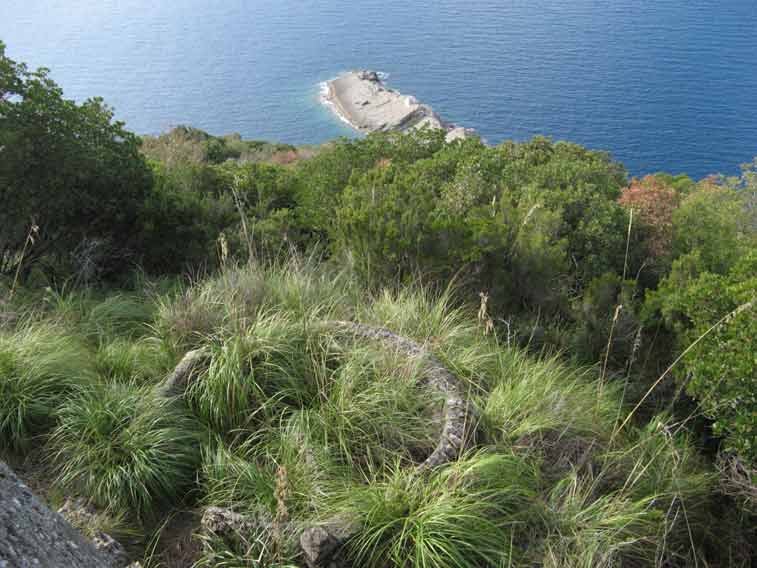

Postazione allo scoperto per mitragliatrice,sul lato W dei fabbricati.Visibile sullo sfondo Punta Chiappa

Immagine:
http://www.milistory.net/Public/data...220526_161.jpg
31,36 KB

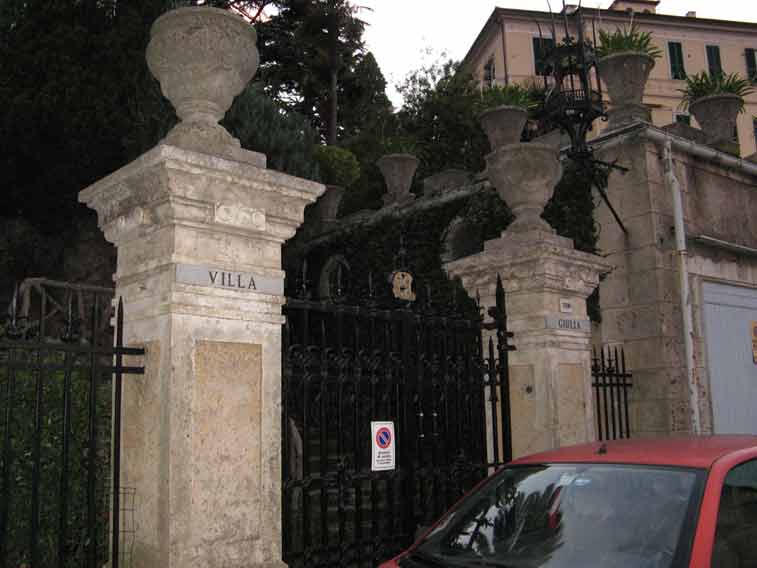

San Rocco di Camogli,l'ingresso di Villa Giulia,sede dal settembre 43 al 45 del Comando Germanico.

Fenomenale,complimenti!
